1.一种从含铜锌有机污泥中分离金属颗粒的方法，其特征在于按以下步骤进行：(1)排空气：将含铜锌有机污泥置于反应器中，用氩气置换反应器中的气体；

(2)蒸馏：将反应器加热至100℃，保温15-20min，然后将温度升至160～200℃，保温10-

15min；

(3)干馏炭化：蒸馏完成后，将反应器继续升温进行干馏炭化，控制干馏温度400～550℃，升温速率10～20℃/min，恒温时间40～70min；干馏完成后在隔绝空气条件下冷却至室温，得到冷却后的干馏固态产物；

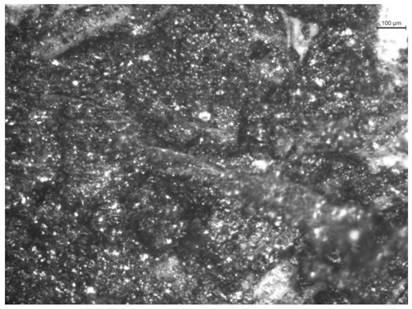

(4)粉碎：将冷却后的干馏固态产物进行破碎、磨粉，得到粉体；

(5)分选：用氯化锌配制密度为1.3～1.5Kg/L的重液，将步骤(4)的粉体放入重液中，搅拌，使粉体颗粒在重液中充分地分散，然后停止搅拌，将重液静置5～8min，密度大于重液密度的黄铜颗粒将下沉成为沉物，密度小于重液密度的炭化颗粒则上浮成为浮物，用过滤法将沉物进行过滤回收。

2.根据权利要求1所述的一种从含铜锌有机污泥中分离金属颗粒的方法，其特征在于：在干馏炭化步骤中，同时回收干馏气相产物，用于燃烧供热或发电。

3.根据权利要求1所述的一种从含铜锌有机污泥中分离金属颗粒的方法，其特征在于：在粉碎步骤中，控制磨矿细度为325目筛下物质量大于80％。

4.根据权利要求1所述的一种从含铜锌有机污泥中分离金属颗粒的方法，其特征在于：在分选步骤中，控制搅拌时间为3～5min。
