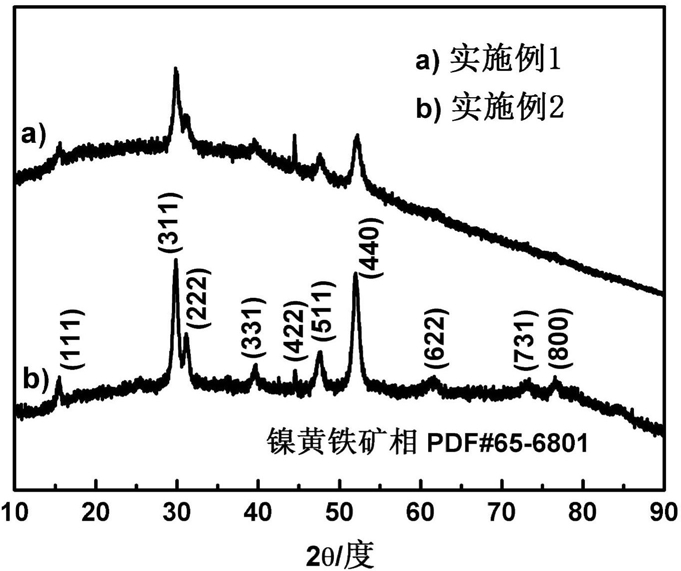

1.一种高镍含量的碱性水电解用镍黄铁矿相镍钴硫化物电催化剂，其特征在于，该电催化剂为NixCo9-xS8型二元硫化物，其相结构为镍黄铁矿相，形貌为纳米片组装成的球状结构，球的直径为200nm～5μm，Ni/Co原子比为0.78～1.28。

2.一种权利要求1所述的高镍含量的碱性水电解用镍黄铁矿相镍钴硫化物电催化剂的制备方法，具体步骤如下：

1)钴盐溶液与小分子有机胺中按摩尔比Co2+:有机胺为(1:10)～(1:3)混合，得到有机胺合钴(II)络合溶液，按Ni:Co原子比大于1:1加入金属镍碎屑作为镍源，混合后，按照化学计量比加入含硫化合物作为硫源，获得混合溶液A；

2)将混合溶液A转入到聚四氟乙烯内衬的水热反应釜中，反应釜填充度为50～60％，在

140～180℃条件下反应8～24h，自然冷却后，将得到的产物过滤、洗涤、干燥后得到NixCo9-xS8型双功能电催化剂；

所述的钴盐为硝酸钴、氯化钴、硫酸钴和醋酸钴中的一种或多种混合；所述的小分子有机胺为乙二胺、丙二胺和甲胺中的一种或多种混合；所述的含硫化合物为硫脲、硫化钠和硫化钾中的一种或多种混合。

3.根据权利要求2所述的高镍含量的碱性水电解用镍黄铁矿相镍钴硫化物电催化剂的制备方法，其特征在于，所述含硫化合物为硫脲。

4.根据权利要求2所述的高镍含量的碱性水电解用镍黄铁矿相镍钴硫化物电催化剂的制备方法，其特征在于，所述的小分子有机胺为乙二胺。
