专利号: 2018102078329
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

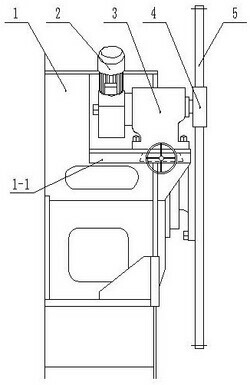

1.一种改进型船舶主机电动盘车机,包括盘车元件,所述的盘车元件包括驱动电机和驱动齿轮,所述的驱动电机通过支座安装在船舶主机上,驱动电机通过减速器与驱动齿轮连接,其特征在于:所述的盘车元件通过操作传动机构设置在支座上,所述的操作传动机构包括滑动座和丝杆,所述的驱动电机、减速器均固定连接在滑动座上,所述的支座上设置有滑槽,所述的丝杆转动连接在滑槽内,丝杆的轴向方向与船舶主机的大齿轮所在的平面平行,滑动座的下侧设置有滑块,所述的滑块与丝杆之间通过螺纹连接,所述的驱动齿轮所在的平面与船舶主机的大齿轮所在的平面共面,当丝杆在转动的过程中,所述的驱动齿轮存在与大齿轮啮合和不啮合两种状态,丝杆的端部连接有用于驱动丝杆转动的驱动元件;所述的驱动元件包括驱动手轮,所述的驱动手轮与支座之间设置有限位销钉,驱动手轮的端面上还设置有垂直于驱动手轮的轮面的摇杆;所述的驱动元件包括伺服电机,所述的伺服电机固定连接在支座上,所述的丝杆与伺服电机的输出轴固定连接,所述的伺服电机连接有控制装置;还包括外罩,所述的外罩固定连接在滑动座上,外罩上与驱动齿轮相对应的位置设置有缺口,缺口的上下两侧设置有滑道,所述的滑道内设置有挡板,所述的挡板与滑动座之间设置有连接装置,所述的连接装置包括设置在滑动座与支座之间的第一齿形轮和设置在位于下侧的滑道内的第二齿形轮,所述的第一齿形轮转动设置在滑动座内,支座上设置有与第一齿形轮相啮合的第一齿带,所述的挡板的下边缘设置有与第二齿形轮相啮合的第二齿带,第一齿形轮与第二齿形轮通过锥齿轮组连接,当驱动齿轮位于支座的远离大齿轮的极限位置时,所述的挡板处于封闭缺口的状态;当驱动齿轮位于支座的靠近大齿轮的极限位置时,所述的挡板偏离缺口的状态。

2.根据权利要求1所述的改进型船舶主机电动盘车机,其特征在于:还包括控制器,所述的控制器上设置有电机开闭按钮、电机调速按钮、电机正反转按钮和定时器。

3.根据权利要求1所述的改进型船舶主机电动盘车机,其特征在于:所述的滑动座的底面与支座之间设置有若干滚珠,所述的滑动座的底面上设置若干与滚珠相对应的滚珠槽,每个滚珠与相应的滚珠槽滚动连接。
