专利号: 2018102082428
申请人: 磐安西昂电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

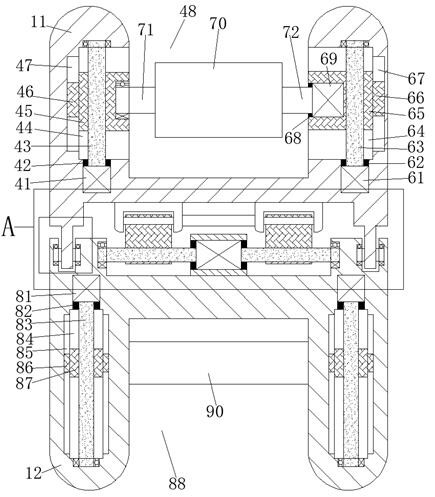

1.一种新型高性能超声诊断装置,包括第一移动装置、设置于所述第一移动装置下侧的第二移动装置以及设置于所述第一移动装置及所述第二移动装置之间的翻转装置,所述第一移动装置包括第一移动主体,所述第一移动主体内前后贯通设置有开口向上的第一凹腔,所述第一凹腔左侧内壁内设置有与所述第一凹腔相连通的第一左位移动槽,所述第一左位移动槽左侧内壁内设置有与所述第一左位移动槽相连通的第一左位导位槽,所述第一左位移动槽下侧内壁内固定设置有第一左位移动电机,所述第一左位电机上端动力连接有第一左位丝杠,所述第一左位丝杠上端通过轴承转动配合连接于所述第一左位移动槽的上侧内壁上,所述第一左位丝杠与所述第一左位移动槽下侧内壁之间设置有第一密封圈,所述第一左位移动槽内设置有可上下滑动且与所述第一左位丝杠螺纹配合连接的第一左位滑块,所述第一左位滑块的左端面上固定设置有与所述第一左位导位槽滑动配合连接的第一左位导位块,所述第一凹腔的右侧内壁内设置有与所述第一凹腔相连通且与所述第一左位移动槽对称设置的第一右位移动槽,所述第一右位移动槽的右侧内壁内设置有与所述第一右位移动槽相连通的第一右位导位槽,所述第一右位移动槽的下侧内壁内固定设置有第一右位电机,所述第一移动电机上端动力配合连接有第一右位丝杠,所述第一右位丝杠上端通过轴承转动配合连接于所述第一右位移动槽的上侧内壁上,所述第一右位丝杠与所述第一右位移动槽的下侧内壁之间设置有第二密封圈,所述第一右位移动槽内设置有可上下滑动且与所述第一右位丝杠螺纹配合连接的第一右位滑块,所述第一右位滑块右侧端面上固定设置有与所述第一右位导位槽滑动配合连接的第一右位导位块,所述第一凹腔内设置有第一吸盘装置,所述第一吸盘装置包括设置于所述第一右位滑块左侧端面内的吸盘转向电机,还包括设置于所述第一左位滑块与所述第一右位滑块之间且位于所述第一凹腔内的第一吸盘固定块,所述第一吸盘固定块右端面上固定设置有第一左转轴,所述第一左转轴的左端通过轴承转动配合连接于所述第一左位滑块的右侧端面上,所述第一吸盘固定块右端面上固定设置有第一右转轴,所述第一右转轴的右端动力连接于所述吸盘转向电机的左侧,所述第一右转轴与所述第一右位滑块之间设置有第三密封圈,所述第一吸盘固定块后侧端面上固定设置有第一吸盘连接块,所述第一吸盘连接块后端固定连接有第一吸盘,所述第一吸盘固定块内固定设置有第一抽气装置,所述第一抽气装置与所述第一吸盘之间设置有第一抽气管,所述第一抽气装置前端设置有位于所述第一吸盘固定块内的第一出气管;所述第二移动装置包括设置于所述第一移动主体下侧的装置主体,所述装置主体内前后贯通设置有开口向下的第二凹腔,所述第二凹腔左右两侧内壁内关于所述第二凹腔对称设置有开口向后的第二移动腔,所述第二移动腔左右两侧内壁内对称设置有与所述第二移动腔相连通的第二导位槽,所述第二移动腔上侧内壁内固定设置有第二移动电机,所述第二移动电机下端动力连接有第二移动丝杠,所述第二移动丝杠下端通过轴承转动配合连接于所述第二移动腔的下侧内壁上,所述第二移动丝杠与所述第二移动腔的下侧内壁之间设置有第四密封圈,所述第二移动腔内设置有可上下滑动且与所述第二移动丝杠螺纹配合连接的第二移动滑块,所述第二移动滑块左右两侧对称且固定设置有与所述第二导位槽滑动配合连接的第二导位块,所述第二移动滑块后侧端面上固定设置有第二吸盘固定块,所述第二吸盘固定块左端固定连接有第二吸盘,所述第二移动滑块内固定设置有第二抽气装置,所述第二抽气装置与所述第二吸盘之间设置有第二抽气管,所述第二抽气装置上端设置有位于所述第二移动滑块内的第二出气管道;所述第二凹腔内设置有超声波诊断装置,所述超声波诊断装置包括固定设置于所述第二凹腔相对端面之间的诊断主体,所述诊断主体内设置有开口向下的诊断凹槽,所述诊断凹槽的左右侧内壁内对称且固定设置有伸缩气压缸,所述诊断主体下侧设置有超声波装置,所述超声波装置上端面与所述伸缩气压缸之间配合设置有气压伸缩内柱,所述超声波装置下端面阵列分布有诊断头。

2.根据权利要求1所述的一种新型高性能超声诊断装置,其特征在于:所述翻转装置包括左右对称且固定设置于所述第一移动主体下侧端面上的第一凸块,所述第一凸块正下方且位于所述装置主体的上侧端面上固定设置有第二凸块,所述第一凸块通过铰链转动配合连接于所述第二凸块,所述第一移动主体的下端面左右对称且固定设置有转向固定块,左右对称设置的所述转向固定块相对端面之间固定设置有固定柱,所述转向固定块内设置有开口向下的转向凹槽,所述转向凹槽的左右侧内壁之间固定设置有转向柱,所述装置主体的上端面中部位置固定设置有转向电机固定块,所述转向电机固定块内固定设置有转向电机,所述转向电机左右两端动力连接有翻转轴,所述翻转轴与所述转向电机固定块之间设置有第五密封圈,所述翻转轴远离所述转向电机一端通过轴承转动配合连接于左右对称设置的所述第二凸块的相对端面上,所述翻转轴与所述转向柱通过绕设的传动带形成动力配合连接,其中所述第一凸块与所述第二凸块的连接铰链及所述翻转轴的轴心轴心处于同一直线上。
