专利号: 2018102088689
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

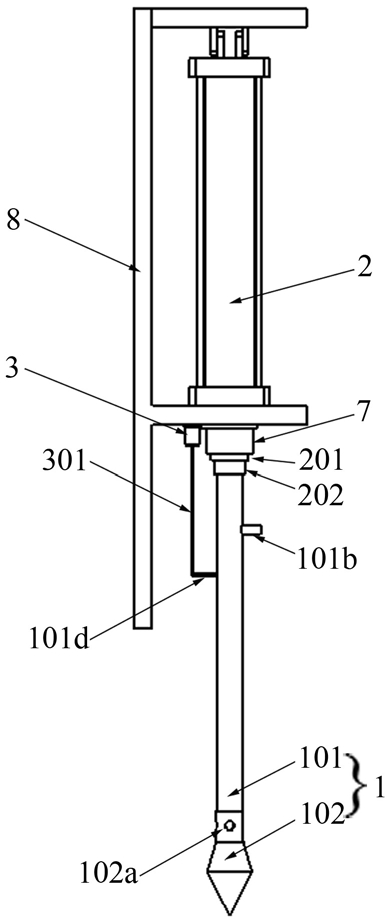

1.深松土壤气压式孔隙度检测装置,其特征在于:包括探针(1)、用于将探针(1)下端压入土壤中的下压装置(2)、用于测量探针(1)下降位移的位移传感器(3)和用于向探针(1)内充气的吹气装置(4);所述的探针(1)包括探针主体(101)和探针轴套(102),探针主体(101)上端与下压装置(2)传动连接,探针主体(101)下端与探针轴套(102)相连接;探针主体(101)内部还设有能够供气体通过的中空通道(101a),中空通道(101a)上端通过设置在探针主体(101)上的进气口(101b)与吹气装置(4)的气体输出端相连通,进气口(101b)处设有进气端气压传感器(5),探针主体(101)靠近下端的侧壁上开设有连通中空通道(101a)内外的出气孔(101c),探针主体(101)内部靠近出气孔(101c)处设有出气端微型气压传感器(6),进气端气压传感器(5)和出气端微型气压传感器(6)的信号输出端连接有用于将压力信号转化为土壤孔隙度的处理器,处理器连接有用于显示土壤孔隙度的显示设备,探针主体(101)下端向外延伸形成用于防止探针轴套(102)脱落的凸沿;所述探针轴套(102)上端套设在探针主体(101)下端以及凸沿外并可沿探针主体(101)上下滑动,探针轴套(102)上设置有与探针主体(101)出气孔(101c)相对应的通孔(102a),探针轴套(102)沿探针主体(101)上下滑动使通孔(102a)与出气孔(101c)对准或错开实现出气孔(101c)打开或闭合,探针轴套(102)下端呈锥形结构,探针轴套(102)锥形结构内部设有用于接受探针主体(101)传递的向下的压力的受力面(102b)。

2.如权利要求1所述的深松土壤气压式孔隙度检测装置,其特征在于:所述的下压装置(2)为二级伸缩式液压缸,包括一级活塞杆(201)和二级活塞杆(202),二级活塞杆(202)与探针主体(101)上端相连接。

3.如权利要求2所述的深松土壤气压式孔隙度检测装置,其特征在于:所述的检测装置还包括用于为二级活塞杆(202)或探针主体(101)导向的导向装置(7)。

4.如权利要求1所述的深松土壤气压式孔隙度检测装置,其特征在于:所述的位移传感器(3)为拉绳位移传感器,其拉绳(301)设置方向为竖直方向,拉绳(301)下端与探针主体(101)上的固定件(101d)固定连接。

5.如权利要求1所述的深松土壤气压式孔隙度检测装置,其特征在于:所述的吹气装置(4)为气压可调式的吹气装置。

6.如权利要求5所述的深松土壤气压式孔隙度检测装置,其特征在于:所述的吹气装置(4)包括高压气泵(401)和气枪(404),高压气泵(401)通过高压输气管(402)与气枪(404)相连接,高压输气管(402)上设置有气压调节阀(403),气枪(404)上设置有气枪开关,气枪(404)的输出端与探针主体(101)进气口(101b)相连。
