1.一种基于碳量子点检测铁元素的方法，其特征在于，包括以下步骤：(1)碳量子点的合成

将L-抗坏血酸溶于超纯水中，然后加入无水乙醇，搅拌均匀后，将该溶液转移至聚四氟乙烯为内胆的水热反应釜，于160-200℃加热3-5小时后，自然冷却至室温；所述L-抗坏血酸、超纯水、无水乙醇的质量比为1：20-30：20-30。

(2)碳量子点浓度的选择

将碳量子点溶液稀释不同倍数，获得荧光强度最大，且检测铁元素时具有最大的线性范围的碳量子点溶液的浓度；

(3)碳量子点检测铁的标准曲线绘制

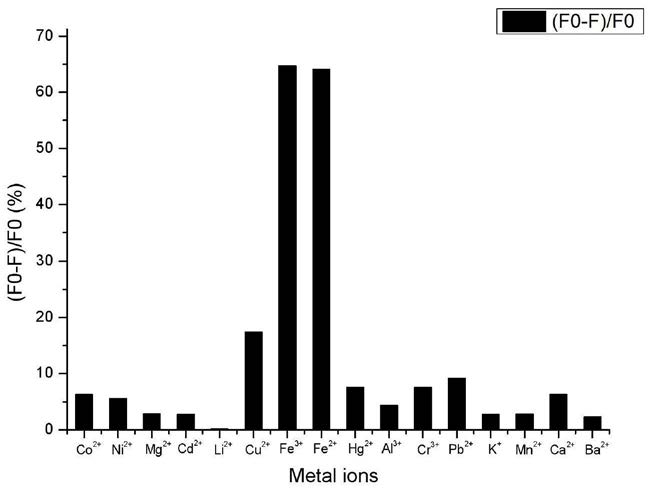

向缓冲液中添加碳量子点溶液，再向其中加入各浓度的二价铁离子或三价铁离子溶液，将所得反应液置入荧光比色皿中，于荧光光度计中检测；以荧光强度(y)对二价铁离子或三价铁离子溶液浓度(x)，作标准曲线；

(4)样品检测

预处理：

①以乳酸亚铁为主的铁补充剂保健品，澄清透明，无需处理；

②以卟啉铁为主的铁补充剂保健品，色深，需要脱色；

③地表水、地下水、生活饮用水等，需过滤、离心除去大颗粒物质，然后过滤膜即可；

检测：

取上清液，加入碳量子点溶液、磷酸缓冲液，混合均匀后，置入荧光比色皿中，于荧光光度计中检测，将峰值代入标准曲线，得到铁元素的浓度。

2.根据权利要求1所述的一种基于碳量子点检测铁元素的方法，其特征在于，步骤(2)碳量子点浓度的选择，具体是将碳量子点溶液用0.2M的磷酸缓冲液(pH＝7)稀释80-100倍，此时荧光强度最大，且检测铁元素时具有最大的线性范围。

3.根据权利要求1所述的一种基于碳量子点检测铁元素的方法，其特征在于，步骤(3)碳量子点检测铁的标准曲线绘制，具体包括步骤：取0.2M的磷酸缓冲液(pH＝7)800μL，加入步骤(2)稀释后的碳量子点溶液100μL，再向其中分别加入100μL各浓度的二价铁离子或三价铁离子溶液，制备成20μM、40μM、60μM、80μM、100μM、200μM、400μM七种浓度的反应液；取

400μL的反应液置入荧光比色皿中，于荧光光度计中检测，以荧光强度(y)对二价铁离子或三价铁离子溶液浓度(x)，作标准曲线。

4.根据权利要求3所述的一种基于碳量子点检测铁元素的方法，其特征在于，荧光光度计参数为：

5.根据权利要求1～4任一所述的一种基于碳量子点检测铁元素的方法，其特征在于，步骤(4)样品检测，具体包括：预处理：

铁补充剂以乳酸亚铁为主的澄清透明溶液无需处理，

铁补充剂以卟啉铁为主的深色溶液加浓度为30％的双氧水进行氧化脱色，溶液与双氧水体积1:1，静置反应1小时，然后加入少量二氧化锰作为催化剂，反应除去过量的双氧水，离心取上清液；

检测：

取上清液20μL，加入100μL的碳量子点，880μL的磷酸缓冲液(pH＝7)，混合均匀后，取

400μL反应液置入荧光比色皿中，于荧光光度计中检测，将峰值代入标准曲线，得到浓度。

6.一种基于碳量子点检测铁元素的试剂盒，其特征在于，含有碳量子溶液，或者还含有缓冲液，或者还含有铁离子或亚铁离子溶液标样；使用方法为权利要求1～4任一所述的方法。
