专利号: 2018102093687
申请人: 谢兰英
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

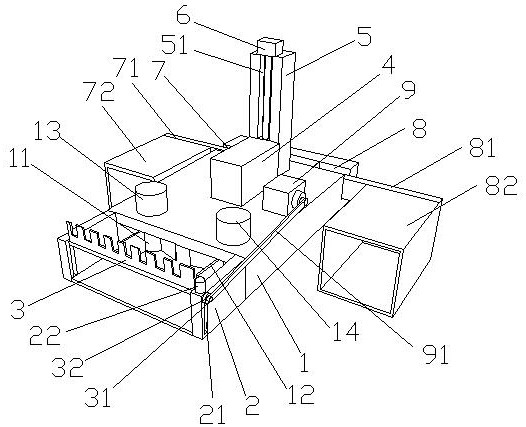

1.一种河道清理装置,其特征在于:包括平台本体(1),平台本体(1)为中空状结构,且平台本体(1)的一端为开口状,平台本体(1)的开口端设置有U形架(2),U形架(2)的底部与平台本体(1)的底部同一水平面,U形架(2)的U形开口上水平活动设置有锯齿板(3),平台本体(1)的开口处还设置有第一转轮(11)和第二转轮(12),第一转轮(11)和第二转轮(12)并列设置在平台本体(1)的开口处,且第一转轮(11)和第二转轮(12)之间相对转动,平台本体(1)的顶面上还设置有第一电机(13)和第二电机(14),且第一电机(13)的输出轴和第二电机(14)的输出轴分别与第一转轮(11)和第二转轮(12)连接,平台本体(1)内还活动设置有清理框(4),平台本体(1)上还设置有导槽柱(5),导槽柱(5)与平台本体(1)之间相互垂直,且导槽柱(5)的一端固定设置在平台本体(1)的顶面,导槽柱(5)的另一端上还设置有气缸(6),导槽柱(5)上设置有导槽(51),清理框(4)活动设置在导槽(51)上,且清理框(4)的一端穿过平台本体(1)的顶面,清理框(4)的另一端与气缸(6)的活塞杆连接,清理框(4)的一侧面为开口状,且清理框(4)的开口方向与平台本体(1)的开口方向相同,平台本体(1)的另一端的两侧还分别活动设置有第一过滤框槽(7)和第二过滤框槽(8),第一过滤框槽(7)和第二过滤框槽(8)内还分别设置有第一过滤框杆(71)和第二过滤框杆(81),第一过滤框杆(71)的一端铰接在第一过滤框槽(7)内,第一过滤框杆(71)的另一端设置有第一过滤框(72),第一过滤框(72)的一端为开口状,第二过滤框杆(81)的一端铰接在第二过滤框槽(8)内,第二过滤框杆(81)的另一端设置有第二过滤框(82),第二过滤框(82)的一端为开口状,且第一过滤框(72)和第二过滤框(82)的开口方向均与平台本体(1)的开口方向相同。

2.根据权利要求1所述的一种河道清理装置,其特征在于:U形架(2)的U形开口的两侧壁上还均设置有调节槽(21),调节槽(21)的长度方向与U形架(2)的底面垂直,锯齿板(3)的两端均活动设置在调节槽(21)内。

3.根据权利要求2所述的一种河道清理装置,其特征在于:锯齿板(3)的两端还分别设置有螺纹轴(31),螺纹轴(31)穿过调节槽(21),且螺纹轴(31)的一端与锯齿板(3)连接,螺纹轴(31)的另一端上活动设置有锁紧螺母(32)。

4.根据权利要求2所述的一种河道清理装置,其特征在于:U形架(2)的U形开口的顶部还设置有调节螺杆(22),调节螺杆(22)的长度方向与调节槽(21)的长度方向相同,且调节螺杆(22)的一端设置在调节槽(21)内部,调节螺杆(22)的另一端设置在调节槽(21)外部,调节槽(21)内还设置有弹簧(10),弹簧(10)和调节螺杆(22)分别设置在螺纹轴(31)的上下两端。

5.根据权利要求3所述的一种河道清理装置,其特征在于:平台本体(1)上还设置有第三电机(9),且第三电机(9)的输出轴通过皮带(91)与螺纹轴(31)的另一端连接。

6.根据权利要求2所述的一种河道清理装置,其特征在于:螺纹轴(31)的直径小于调节槽(21)的宽度。

7.根据权利要求1所述的一种河道清理装置,其特征在于:第一过滤框(72)和第二过滤框(82)均为网格状体结构。
