专利号: 201810210782X
申请人: 河南科技大学第一附属医院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

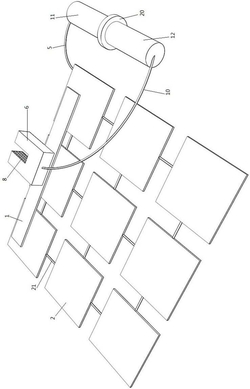

1.一种肾内科用透析管固定装置,其特征在于:包括硅胶安装板(1)、若干个均匀分布的方形的负压盒(2);负压盒(2)下端面均设置有开口;负压盒(2)下端面密封连接有方形的A弹性膜(3);负压盒(2)与A弹性膜(3)之间形成A密封腔(4);相邻的A密封腔(4)之间均通过连通管(21)密封连通;右前方负压盒(2)密封连通有连通总管(5);硅胶安装板(1)与所有最前方负压盒(2)上端面固定连接;硅胶安装板(1)上端面中部固定连接有“凹”字形的夹持件(6);夹持件(6)内部设置有“凹”字形的B密封腔(7);夹持件(6)内凹部分的左侧面与右侧面均开有若干个均匀分布的安装孔(8);安装孔(8)均与B密封腔(7)连通;安装孔(8)内均密封连接有B弹性膜(9);夹持件(6)后端面中部密封连通有连接管(10);连通总管(5)与连接管(10)之间安装有负压装置;

所述的负压装置包括螺纹环(20)、后端设置有开口的圆柱形前负压件(11)、前端设置有开口的圆柱形后负压件(12);前负压件(11)前端与连通总管(5)密封连通;后负压件(12)后端与连接管(10)密封连通;前负压件(11)后端面与后负压件(12)前端面沿圆周方向均开有T形槽(13);螺纹环(20)前端面与后端面均固定连接有与T形槽(13)滑动连接的卡件(14);螺纹环(20)前端面与前负压件(11)后端面转动连接;螺纹环(20)后端面与后负压件(12)前端面转动连接;前负压件(11)与后负压件(12)内部侧面均开有前后方向的滑槽(15);螺纹环(20)轴心部位螺纹连接有螺纹杆(16);螺纹杆(16)前后两端均固定连接有圆柱形的密封件(17);密封件(17)侧面均固定连接有与滑槽(15)密封滑动配合的滑块(18);

前侧密封件(17)与前负压件(11)内部前后密封滑动连接;后侧密封件(17)与后负压件(12)内部前后密封滑动连接;

A密封腔(4)、连通管(21)、连通总管(5)、B密封腔(7)、连接管(10)、前侧密封件(17)与前负压件(11)内部之间、后侧密封件(17)与后负压件(12)内部之间均填充有传动液。

2.根据权利要求1所述的肾内科用透析管固定装置,其特征在于:所有负压盒(2)下端面均固定连接有硅胶材质的密封垫(19)。

3.根据权利要求1所述的肾内科用透析管固定装置,其特征在于:A弹性膜(3)为天然橡胶材质。
