专利号: 2018102161824
申请人: 张言敏
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

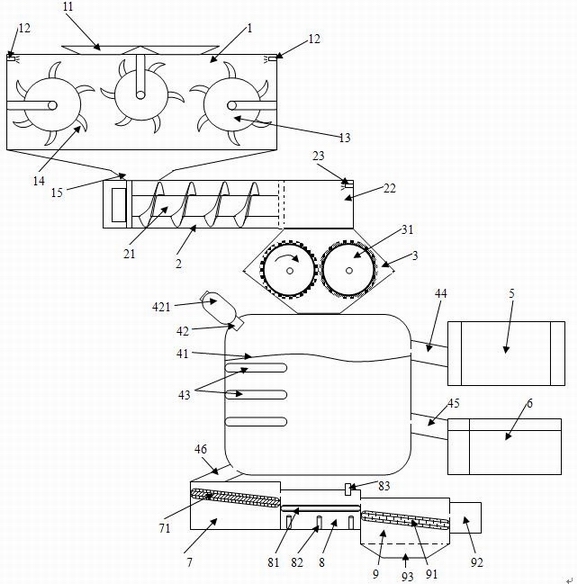

1.一种医疗废弃物回收处理装置,其特征在于,包括粗破腔、细破腔、研磨腔、沉淀室、漂浮物处理装置、液体处理装置和沉淀物处理装置;

所述粗破腔包括粗破腔外壳、废弃物入口、粗破腔消毒水喷嘴、破碎部件和粗破腔出口,所述废弃物入口为多个,且设置在粗破腔外壳顶端,在粗破腔外壳侧壁上设置有多个粗破腔消毒水喷嘴,所述破碎部件为多个,分别通过支架与粗破腔外壳侧壁和顶部固接,所述破碎部件包括横向设置的破碎轴以及设置在破碎轴侧壁上的弧形破碎刀,在粗破腔外壳底部向下凹陷形成粗破腔出口;

所述细破腔设置在粗破腔下部,包括细破腔外壳、细破腔入口、螺旋破碎轴、细破腔出口和细破腔消毒水喷嘴;所述细破腔外壳呈横置中空圆柱体结构,在其内部横向设置有螺旋破碎轴,在所述螺旋破碎轴上设置有螺旋破碎刀,在螺旋破碎轴终端的所述细破腔外壳一侧设置有细破腔出口,在所述细破腔出口顶端设置有细破腔消毒水喷嘴,所述细破腔入口设置在与所述细破腔出口相对一侧的细破腔外壳顶端,所述细破腔入口与所述粗破腔出口相连通;

所述研磨腔包括研磨腔外壳、研磨器、研磨腔入口和研磨腔出口;所述研磨腔外壳呈中心宽、上下两端窄,在其中心部位设置有两个研磨器,所述研磨器为横向设置的研磨轴和在所述研磨轴外圆周设置的研磨块,所述两个研磨器上的研磨块相互间隔啮合设置,在所述研磨腔外壳顶端设置有研磨腔入口,在所述研磨腔外壳底端设置有研磨腔出口,所述研磨腔入口与所述细破腔出口相连通;

所述沉淀室包括沉淀室外壳、调压部件、加热部件、漂浮物出口、液体出口、沉淀物出口、沉淀室入口;所述沉淀室入口设置在沉淀室外壳顶部并与所述研磨腔出口相连通,在沉淀室外壳顶部一侧设置有调压部件,所述调压部件包括与沉淀室外壳内部连通的气体通道和设置在气体通道上的高压泵,在沉淀室外壳侧壁从上到下依次设置有漂浮物出口、液体出口和沉淀物出口,在沉淀室外壳内部填充有水,并且保持液面高度与所述漂浮物出口相平齐,在沉淀室外壳内的中部和下部设置有多个加热部件;

所述漂浮物处理装置包括烘干室、焚烧炉和烟气吸附室;

所述烘干室包括烘干室外壳、烘干传送带、高温气体喷嘴、烘干室入口和烘干室出口;

所述烘干室入口设置在烘干室外壳顶部并与所述漂浮物出口相连通,在烘干室外壳内部横向设置有烘干传送带,所述烘干传送带上密布有细小的通孔,在烘干传送带下部设置有多个垂直向上喷射气体的高温气体喷嘴,所述烘干室出口设置在与烘干传送带终端相对应位置的烘干室外壳侧壁上;

所述焚烧炉包括焚烧炉体和集灰槽,所述集灰槽设置在焚烧炉体的下部,在焚烧炉体顶端设置有出烟口,在焚烧炉体的侧部设置有焚烧炉入口,所述焚烧炉入口与所述烘干室出口相连通;所述焚烧炉体用于对进入到焚烧炉内的物料进行焚烧处理;

所述烟气吸附室包括吸附室外壳、吸附室烟气入口和烟气出口;在吸附室外壳内部填充有活性炭颗粒和氧化钙颗粒;所述吸附室烟气入口设置在吸附室外壳底部并与所述焚烧炉的出烟口相连通,所述烟气出口设置在吸附室外壳顶部;

所述液体处理装置包括高温高压酸化室、离心分离室和净化室;

所述高温高压酸化室包括酸化室外壳、酸化室入口、酸化室加压部件、入酸口、酸化室搅拌轴、搅拌叶片和酸化室出口;所述酸化室入口设置在酸化室外壳顶部中央,并与所述液体出口相连通,所述入酸口设置在酸化室外壳顶部的一侧,所述酸化室加压部件设置在酸化室外壳顶部的另一侧,所述酸化室加压部件包括加压气道和加压泵,所述酸化室搅拌轴竖直设置在酸化室外壳内部,在酸化室搅拌轴上设置有搅拌叶片,在酸化室外壳底部设置有酸化室出口;

所述离心分离室包括离心分离室外壳、内弧板、保护膜、外弧板、入碱口、转轴和离心分离室入口和离心分离室出水口;所述离心分离室入口设置在离心分离室外壳顶部中央,并与所述酸化室出口相连通,在其下部设置有内弧板,所述内弧板、保护膜和外弧板为从内到外依次设置的相同弧度的空心半球体结构,所述内弧板的半径小于所述外弧板的半径,所述内弧板和所述外弧板均为密布通孔结构,所述保护膜与所述外弧板形状和尺寸相同并贴覆于所述外弧板内壁上;所述转轴竖直设置在内弧板和外弧板底部中央并使得所述内弧板和所述外弧板能够以所述转轴为轴高速旋转;在所述内弧板和外弧板之间的离心分离室外壳顶部设置有入碱口,在离心分离室外壳底部设置有离心分离室出水口;

所述净化室包括净化室外壳、净化室入口和回收水出口;在所述净化室外壳内部填充有活性炭球,所述净化室入口设置在净化室外壳顶部并与所述离心分离室出水口相连通,所述回收水出口设置在净化室外壳侧壁底部;

所述沉淀物处理装置包括倾斜过滤室、焙烧室和固体分离室;

所述倾斜过滤室包括倾斜过滤室外壳、倾斜过滤室入口、倾斜过滤板和倾斜过滤室出口;所述倾斜过滤室入口设置在斜过滤室外壳的顶端并与所述沉淀物出口相连通,所述倾斜过滤板倾斜设置在斜过滤室外壳内部且高端设置在所述倾斜过滤室入口正下方,所述倾斜过滤室出口设置在与所述倾斜过滤板终端相接处的倾斜过滤室外壳侧壁上;

所述焙烧室包括焙烧室外壳、焙烧传送带、喷射加热器、焙烧加压部件、焙烧室入口和焙烧室出口;所述焙烧室入口设置在焙烧室外壳侧壁上,并与所述倾斜过滤室出口相连通,所述焙烧传送带横向设置于所述焙烧室外壳内部,在其下部设置有多个喷射加热器,所述喷射加热器朝向所述焙烧传送带设置,所述焙烧加压部件设置在焙烧室外壳顶部,用于通过气体管道调节焙烧室内部的气压,所述焙烧室出口设置在与所述焙烧传送带终端相接的焙烧室外壳侧壁上;

所述固体分离室包括固体分离室外壳、固体分离室入口、固体过滤板、金属储存箱和非金属储存箱;所述固体分离室入口设置在固体分离室外壳侧壁上,并与所述焙烧室出口相连通,所述固体过滤板倾斜的设置在固体分离室外壳内部,所述固体过滤板的始端与固体分离室入口相接,终端与所述金属储存箱相连通,所述固体过滤板为密布通孔结构设置,在其下方设置有非金属储存箱。

2.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述粗破腔出口设置有阀门,用于控制所述粗破腔出口的开闭。

3.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述粗破腔的所述破碎部件为3个。

4.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述废弃物入口为2个。

5.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述沉淀室的所述加热部件为电阻加热棒。

6.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述倾斜过滤板为密布通孔结构。

7.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述保护膜为塑料薄膜。

8.根据权利要求1所述的医疗废弃物回收处理装置,其特征在于,所述保护膜为可拆卸式设置。
