专利号: 2018102169050
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

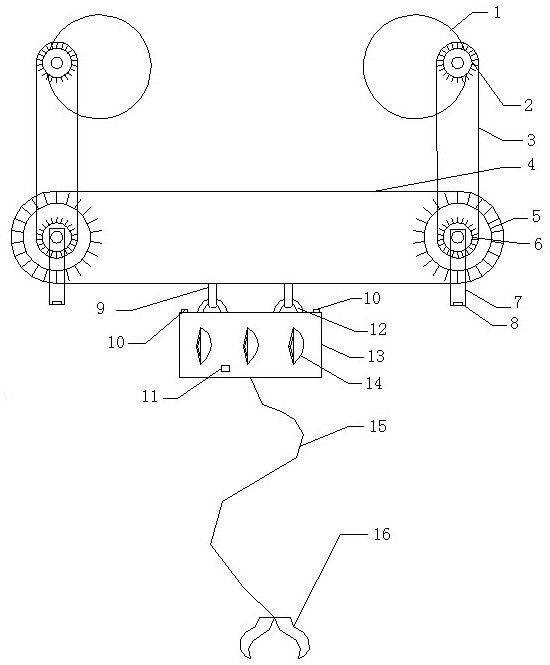

1.一种漂浮式风流混合发电平台,包括转轮(1)、第三齿轮(2)、第二链条(3)、第一链条(4)、第一齿轮(5)、第二齿轮(6)、轮架(7)、红外发射模块(8)、扣环(9)、红外接收模块(10)、控制器(11)、扣耳(12)、浮体平台(13)、风帆(14)、锚(16)链(15)、锚(16)、第一发电机(17)、第一增速齿轮箱(18)、第一惯性轮(19)、第一单向轴承(20)、转杆(21)、第二发电机(22)、第二增速齿轮箱(23)、第二惯性轮(24)、第二单向轴承(25)、第五齿轮(26)、第三链条(27)和第四齿轮(28),其特征是:所述浮体平台(13)上安装多个风帆(14),浮体平台(13)下安装锚(16)链(15),锚(16)链(15)下端安装锚(16),浮体平台(13)后侧左右两端各安装红外接收模块(10),浮体平台(13)后侧安装两个扣耳(12),扣环(9)扣在扣耳(12)上,扣环(9)安装在第一链条(4)上,第一链条(4)套设在第一齿轮(5)上,第一齿轮(5)的轴安装在轮架(7)上,风帆(14)为自动升降式的风帆(14),具有旋转朝向的功能,风帆(14)内部的升降控制装置与控制器(11)相连,锚(16)能避免平台偏离运动范围,风能使风帆(14)带着浮体平台(13)随风移动,使扣环(9)带着第一链条(4)移动,使第一齿轮(5)旋转,使第二齿轮(6)旋转,使第二链条(3)旋转,使第三齿轮(2)旋转,轮架(7)前端安装红外发射模块(8),红外发射模块(8)和红外接收模块(10)信号相连,红外发射模块(8)和红外接收模块(10)相互匹配,红外接收模块(10)通过导线与控制器(11)相连,控制器(11)安装在浮体平台(13)上,轮架(7)安装在岸边,第一齿轮(5)的轴通过联轴器与第二齿轮(6)的轴相连,第二齿轮(6)的轴安装在轮架(7)上,第二齿轮(6)上套设第二链条(3),第二链条(3)另一端套设在第三齿轮(2)上,转轮(1)的右端安装在第三齿轮(2)的轴上,转轮(1)背后安装转杆(21),转杆(21)通过联轴器与第一单向轴承(20)的输入轴相连,第一单向轴承(20)的输出轴通过联轴器与第一惯性轮(19)的输入轴相连,第一惯性轮(19)的输出轴通过联轴器与第一增速齿轮箱(18)的输入轴相连,第一增速齿轮箱(18)的输出轴通过联轴器与第一发电机(17)相连,第四齿轮(28)通过联轴器与第三齿轮(2)的轴相连,第四齿轮(28)上套设第三链条(27),第三链条(27)右端套设在第五齿轮(26)上,第五齿轮(26)的轴通过联轴器与第二单向轴承(25)的输入轴相连,第二单向轴承(25)的输出轴通过联轴器与第二惯性轮(24)的输入轴相连,第二惯性轮(24)的输出轴通过联轴器与第二增速齿轮箱(23)的输入轴相连,第二增速齿轮箱(23)的输出轴通过联轴器与第二发电机(22)相连。

2.根据权利要求1所述的一种漂浮式风流混合发电平台,其特征是:所述联轴器安装在

轴承架上,轴承架安装在岸上。
