专利号: 2018102171084
申请人: 泉州台商投资区工长信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

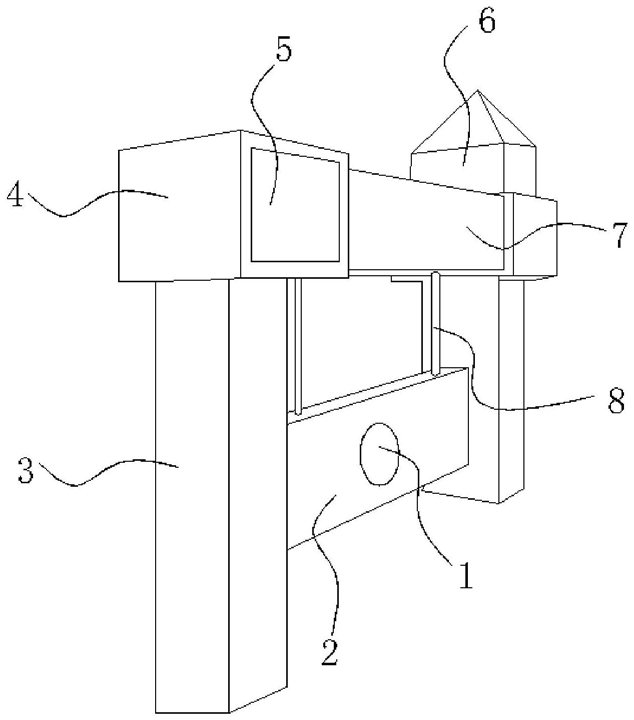

1.一种具有多媒体信息发布功能的水利装置,其结构包括:智能调节记录显示装置(1)、防护装置(2)、支撑柱(3)、安装架(4)、钢化玻璃(5)、固定盖(6)、横梁架(7)、升降杆(8),所述智能调节记录显示装置(1)位于防护装置(2)前表面的中央并且与防护装置(2)固定连接在一起,所述升降杆(8)相互平行垂直连接于防护装置(2)上表面的左右两侧面,所述横梁架(7)的下表面设有升降杆(8)同时与升降杆(8)固定连接在一起,所述安装架(4)设于横梁架(7)的左右两侧面同时与横梁架(7)为一体化结构,所述钢化玻璃(5)内嵌入安装架(4)的内侧表面同时与安装架(4)配合连接在一起,其特征在于:所述固定盖(6)垂直于横梁架(7)的上表面同时与横梁架(7)固定连接在一起;

所述智能调节记录显示装置(1)设有活动记录装置(11)、动力输出装置(12)、手动调节装置(13)、动力分流装置(14)、活动阻挡装置(15)、动力限位装置(16)、输出调节装置(17);

所述活动记录装置(11)位于设备的左上角并且与设备活动连接在一起,所述动力输出装置(12)设于活动记录装置(11)的右侧表面两者活动连接在一起,所述活动记录装置(11)与输出调节装置(17)的左侧表面啮合连接在一起,所述动力限位装置(16)位于输出调节装置(17)的右侧表面两者啮合连接在一起,所述动力输出装置(12)的右侧表面设有动力分流装置(14)两者为一体化结构,所述手动调节装置(13)位于动力分流装置(14)的右侧表面两者机械连接在一起,所述活动阻挡装置(15)啮合连接在动力分流装置(14)的上方两者机械连接在一起;

所述活动记录装置(11)设有主动轮(111)、接合轴(112)、配合轮(113)、记录轮(114)、接合滚柱(115)、输送轴(116)、齿轮轴(117),所述主动轮(111)位于接合轴(112)的右侧表面两者为一体化结构,所述配合轮(113)固定安装在接合轴(112)的外侧表面同时与接合轴(112)固定连接在一起,所述记录轮(114)设于配合轮(113)的左侧表面两者组成一体化结构,所述接合滚柱(115)设于配合轮(113)的下表面并且与配合轮(113)啮合连接在一起,所述齿轮轴(117)垂直连接于主动轮(111)的下表面,所述输送轴(116)与齿轮轴(117)相互垂直两者活动啮合在一起;

所述动力输出装置(12)设有输送带(121)、拨水架(122)、转动轮(123)、水流道(124)、皮带(125)、皮带架(126)、辅助轮(127)、输出轮(128)、安装座(129),所述皮带(125)包裹着皮带架(126)的外侧表面同时与皮带架(126)采用间隙配合连接在一起,所述辅助轮(127)垂直于皮带架(126)的下表面同时与皮带架(126)啮合连接在一起,所述输出轮(128)设于辅助轮(127)的右侧表面两者相互啮合,所述输送带(121)包裹着输出轮(128)与转动轮(123)的外侧表面两者组成一体化结构,所述拨水架(122)呈现环形结构通过焊接的方式固定安装在转动轮(123)的外侧表面,所述转动轮(123)设于水流道(124)的内部,所述转动轮(123)活动安装在安装座(129)的内侧表面;

所述手动调节装置(13)设有顶动杆(131)、拨动杆(132)、限位架(133)、安装块(134)、轴承(135)、活动把手(136)、齿轮组(137)、旋转轮架(138),所述活动把手(136)垂直安装在齿轮组(137)的右侧表面两者为一体化结构,所述轴承(135)包裹着齿轮组(137)的外侧表面并且与其采用间隙配合连接在一起,所述旋转轮架(138)设于齿轮组(137)的下侧表面同时与齿轮组(137)啮合连接在一起,所述限位架(133)活动安装在旋转轮架(138)的前表面同时与拨动杆(132)焊接成一体化结构,所述旋转轮架(138)活动安装在安装块(134)的前表面两者活动连接在一起,所述顶动杆(131)通过焊接的方式安装在拨动杆(132)的前表面,所述顶动杆(131)与动力分流装置(14)活动连接在一起;

所述动力分流装置(14)设有配合轴(141)、支架(142)、调节杆(143)、弹簧(144)、输出轴(145)、配合轮架(146)、转动座(147)、活动块(148),所述活动块(148)内嵌入配合轴(141)内侧表面的上下两端同时与配合轴(141)活动连接在一起,所述支架(142)位于活动块(148)的上表面同时与活动块(148)采用铰链连接的方式连接在一起,所述支架(142)固定安装在输出轴(145)的左侧表面,所述调节杆(143)包裹着输出轴(145)的外侧表面并且与输出轴(145)固定连接在一起,所述调节杆(143)内嵌入转动座(147)的内部,所述弹簧(144)包裹着输出轴(145)的外侧表面,所述配合轮架(146)通过焊接的方式安装在输出轴(145)的右侧表面,所述调节杆(143)与顶动杆(131)活动连接在一起,所述配合轮架(146)与配合轮(156)啮合连接在一起;

所述活动阻挡装置(15)设有固定杆(151)、挡板架(152)、连架杆(153)、滑槽(154)、支架杆(155)、配合轮(156),所述支架杆(155)采用铰链连接的方式活动安装在配合轮(156)的外侧表面,所述连架杆(153)位于支架杆(155)的左侧表面并且与支架杆(155)活动配合连接在一起,所述固定杆(151)位于连架杆(153)的外侧表面并且与连架杆(153)配合连接在一起,所述挡板架(152)固定安装在支架杆(155)的上表面,所述挡板架(152)内嵌入滑槽(154)的内部同时与滑槽(154)采用间隙配合连接在一起,所述配合轮(156)与动力分流装置(14)啮合连接在一起;

所述动力限位装置(16)设有挡板(161)、受力架(162)、滚柱(163)、框架(164)、卡位架(165)、凸轮架(166)、转动轮(167)、输送带(168)、从动轮(169)、滑动架(1610)、滑动块(1611),所述挡板(161)位于滑动块(1611)的下表面同时与滑动块(1611)为一体化结构,所述滑动块(1611)内嵌入滑动架(1610)的内部两者采用间隙配合连接在一起,所述卡位架(165)通过位于其下方的框架(164)与左侧的滑动块(1611)的上表面配合连接,所述滚柱(163)设于框架(164)的内侧表面,所述卡位架(165)设于凸轮架(166)的下侧表面并且与凸轮架(166)焊接成一体化结构,所述转动轮(167)与凸轮架(166)为同心圆结构两者同时通过轴固定连接在一起,所述从动轮(169)与转动轮(167)之间通过包裹着两者外侧表面的输送带(168)组成一体化结构,所述从动轮(169)与输出调节装置(17)相互啮合连接在一起;

所述输出调节装置(17)设有转动轮轴(171)、主动轴(172)、电磁铁(173)、弹簧杆架(174)、齿轮轴(175)、输送轮(176)、配合板(177)、曲柄(178),所述主动轴(172)位于转动轮轴(171)的右侧表面同时与转动轮轴(171)啮合连接在一起,所述弹簧杆架(174)设于主动轴(172)的右侧表面同时与主动轴(172)焊接连接在一起,所述曲柄(178)啮合连接在主动轴(172)的上表面,所述输送轮(176)位于曲柄(178)的上方同时通过位于输送轮(176)上表面的配合板(177)活动连接在一起,所述齿轮轴(175)啮合在输送轮(176)的右侧表面,所述电磁铁(173)活动安装在弹簧杆架(174)的右侧表面,所述齿轮轴(175)啮合安装在从动轮(169)的左方。
