专利号: 2018102179103
申请人: 无锡兢腾建筑装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

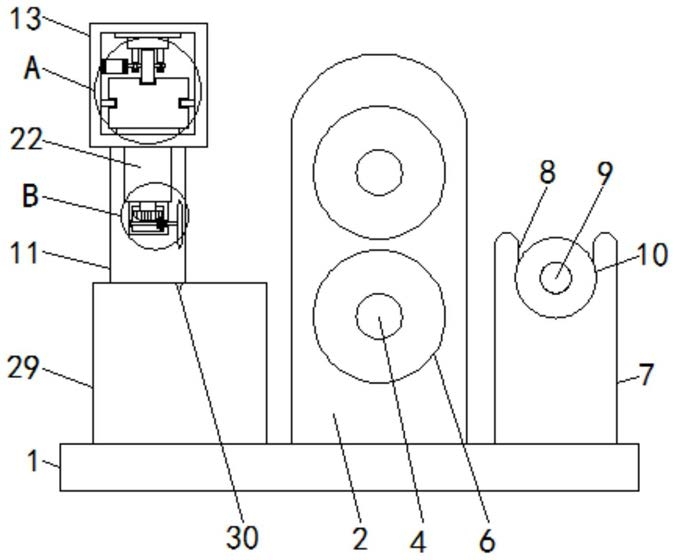

1.一种装修装饰用的墙纸裁剪装置,包括底座(1),其特征在于:所述底座(1)顶部的正面和背面均固定安装有安装板(2),背面的所述安装板(2)的背面固定安装有两个第一驱动电机(3),两个所述安装板(2)之间穿插设置有两个第一驱动轴(4),两个所述第一驱动轴(4)背面的一端均贯穿背面的安装板(2)并且与第一驱动电机(3)的输出轴固定连接,所述第一驱动轴(4)外侧的两端并且位于安装板(2)的内部均镶嵌有第一轴承(5),两个所述第一驱动轴(4)上并且位于两个安装板(2)之间固定安装有驱动滚筒(6),所述底座(1)的顶部并且位于两个安装板(2)的右侧均固定安装有定位板(7),两个所述定位板(7)的顶部均开设有U形槽(8),两个所述U形槽(8)之间设置有墙纸缠绕杆(9),所述墙纸缠绕杆(9)外侧的两端并且位于定位板(7)的内侧均固定安装有限位板(10),所述底座(1)的顶部并且位于两个安装板(2)的左侧均固定安装有液压伸缩杆(11),两个所述液压伸缩杆(11)的顶部之间固定安装有条形板(12),所述条形板(12)的外侧并且位于两个液压伸缩杆(11)的之间套设有安装框(13),所述安装框(13)的左侧内壁上固定安装有第二驱动电机(14),所述安装框(13)的内顶壁固定安装有安装座(15),所述安装座(15)的底部之间穿插设置有第二驱动轴(16),所述第二驱动轴(16)的左端贯穿安装座(15)并且与第二驱动电机(14)的输出轴固定连接,所述第二驱动轴(16)外侧的两端并且位于安装座(15)的内部均镶嵌有第二轴承(17),所述第二驱动轴(16)上并且位于安装座(15)的内部固定安装有活动滚轮(18),所述条形板(12)的顶部开设有与活动滚轮(18)相对应的滚轮槽(19),所述条形板(12)的两侧均开设有条形滑槽(20),所述安装框(13)两侧的内壁上均固定安装有与条形滑槽(20)相对应的滑块(21),所述安装框(13)的底部固定安装有第三驱动电机(22),所述第三驱动电机(22)输出轴的底部固定安装有驱动齿轮(23),所述第三驱动电机(22)的底部并且位于驱动齿轮(23)的外侧固定安装有安装壳(24),所述安装壳(24)的内部并且位于驱动齿轮(23)的下方穿插设置有第三驱动轴(25),所述第三驱动轴(25)上固定安装有与驱动齿轮(23)相啮合的传动齿轮(26),所述第三驱动轴(25)外侧的两端并且位于安装壳(24)的内部均镶嵌有第三轴承(27),所述第三驱动轴(25)的右端固定安装有切割片(28),所述底座(1)的顶部并且位于两个液压伸缩杆(11)之间固定安装有切割台(29),所述切割台(29)的顶部开设有与切割片(28)相对应的切割槽(30)。

2.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:所述第三驱动轴(25)的右端向右贯穿并延伸至安装壳(24)的右侧,所述第二驱动轴(16)的两端均贯穿并延伸至安装座(15)的外侧。

3.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:所述安装框(13)通过滑块(21)和条形滑槽(20)与条形板(12)滑动连接,所述滑块(21)远离安装框(13)的一端延伸至条形滑槽(20)的内部。

4.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:所述安装框(13)通过第二驱动电机(14)、安装座(15)、第二驱动轴(16)、第二轴承(17)、活动滚轮(18)和滚轮槽(19)与条形板(12)滚动连接。

5.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:所述墙纸缠绕杆(9)正面和背面的一端均贯穿U形槽(8)并延伸至定位板(7)的外侧。

6.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:所述滚轮槽(19)的长度小于条形板(12)的长度,所述条形滑槽(20)的长度小于条形板(12)的长度。

7.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:所述液压伸缩杆(11)、安装板(2)与定位板(7)分别位于同一水平线上,所述切割槽(30)与切割片(28)分别位于同一竖直线上。

8.根据权利要求1所述的一种装修装饰用的墙纸裁剪装置,其特征在于:两个所述驱动滚筒(6)之间的间距不得超过一厘米。
