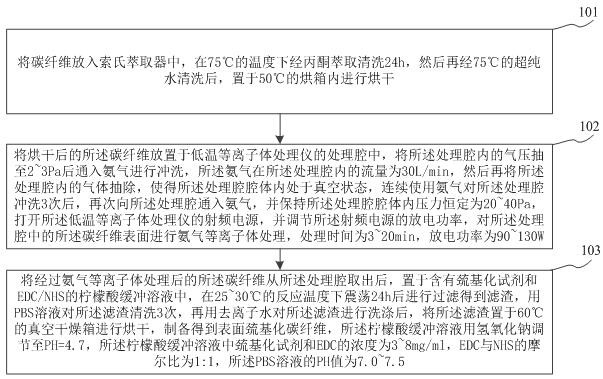

1.一种基于低温等离子体技术的表面巯基化碳纤维制备方法，其特征在于，所述方法包括：将碳纤维放入索氏萃取器中，在75℃的温度下经丙酮萃取清洗24h，然后再经75℃的超纯水清洗后，置于50℃的烘箱内进行烘干；

将烘干后的所述碳纤维放置于低温等离子体处理仪的处理腔中，将所述处理腔内的气压抽至2 3Pa后通入氨气进行冲洗，所述氨气在所述处理腔内的流量为30L/min，然后再将~所述处理腔内的气体抽除，使得所述处理腔腔体内处于真空状态，连续使用氨气对所述处理腔冲洗3次后，再次向所述处理腔通入氨气，并保持所述处理腔腔体内压力恒定为20~

40Pa，打开所述低温等离子体处理仪的射频电源，并调节所述射频电源的放电功率，对所述处理腔中的所述碳纤维表面进行氨气等离子体处理，处理时间为3 20min，放电功率为90~ ~

130W；

将经过氨气等离子体处理后的所述碳纤维从所述处理腔取出后，置于含有巯基化试剂和EDC/NHS的柠檬酸缓冲溶液中，在25 30℃的反应温度下震荡24h后进行过滤得到滤渣，用~PBS溶液对所述滤渣清洗3次，再用去离子水对所述滤渣进行洗涤后，将所述滤渣置于60℃的真空干燥箱进行烘干，制备得到表面巯基化碳纤维，所述柠檬酸缓冲溶液用氢氧化钠调节至PH=4.7，所述柠檬酸缓冲溶液中巯基化试剂和EDC的浓度为3 8mg/ml，EDC与NHS的摩尔~比为1:1，所述PBS溶液的PH值为7.0 7.5。

~

2.根据权利要求1所述的方法，其特征在于，所述经过氨气等离子体处理后的所述碳纤维从所述处理腔取出后，置于真空装置进行密封保存。

3.根据权利要求1所述的方法，其特征在于，所述巯基化试剂为含有巯基基团的氨基酸中的至少一种。

4.根据权利要求1所述的方法，其特征在于，所述对所述处理腔中的所述碳纤维表面进行氨气等离子体处理的处理时间为15min，所述射频电源的放电功率为100W。

5.根据权利要求1所述的方法，其特征在于，所述柠檬酸缓冲溶液中巯基化试剂和EDC的浓度为5mg/ml。
