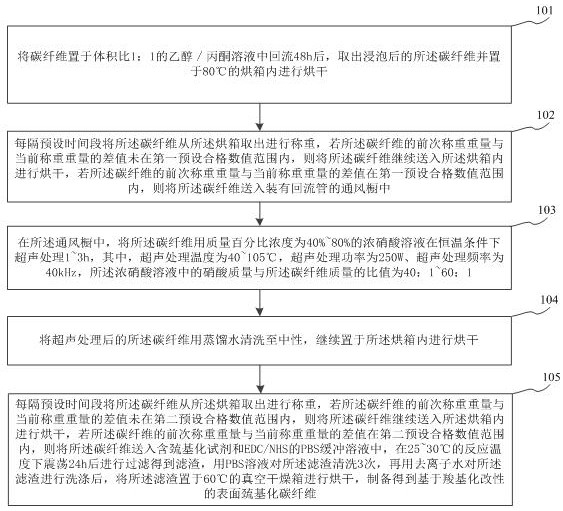

1.一种基于羧基化改性的表面巯基化碳纤维制备方法，其特征在于，所述方法包括：将碳纤维置于体积比1：1的乙醇／丙酮溶液中回流48h后，取出浸泡后的所述碳纤维并置于80℃的烘箱内进行烘干；

每隔预设时间段将所述碳纤维从所述烘箱取出进行称重，若所述碳纤维的前次称重重量与当前称重重量的差值未在第一预设合格数值范围内，则将所述碳纤维继续送入所述烘箱内进行烘干，若所述碳纤维的前次称重重量与当前称重重量的差值在第一预设合格数值范围内，则将所述碳纤维送入装有回流管的通风橱中；

在所述通风橱中，将所述碳纤维用质量百分比浓度为70%的浓硝酸溶液在恒温条件下超声处理2h，其中，超声处理温度为100℃，超声处理功率为250W、超声处理频率为40kHz，所述浓硝酸溶液中的硝酸质量与所述碳纤维质量的比值为50：1；

将超声处理后的所述碳纤维用蒸馏水清洗至中性，继续置于所述烘箱内进行烘干；

每隔预设时间段将所述碳纤维从所述烘箱取出进行称重，若所述碳纤维的前次称重重量与当前称重重量的差值未在第二预设合格数值范围内，则将所述碳纤维继续送入所述烘箱内进行烘干，若所述碳纤维的前次称重重量与当前称重重量的差值在第二预设合格数值范围内，则将所述碳纤维送入含巯基化试剂和EDC/NHS的PBS缓冲溶液中，在25 30℃的反应~温度下震荡24h后进行过滤得到滤渣，用PBS溶液对所述滤渣清洗3次，再用去离子水对所述滤渣进行洗涤后，将所述滤渣置于60℃的真空干燥箱进行烘干，制备得到基于羧基化改性的表面巯基化碳纤维，其中，所述PBS缓冲溶液用0.5mol/L的HCL和0.5mol/L的NaOH调节至pH=7.5，所述PBS缓冲溶液中巯基化试剂和EDC的浓度为3 8mg/ml，EDC与NHS的摩尔比为1：~

1。

2.根据权利要求1所述的方法，其特征在于，所述巯基化试剂为含有巯基基团的氨基酸中的至少一种。

3.根据权利要求1所述的方法，其特征在于，所述第一预设合格数值范围为0，所述第二预设合格数值范围为0。

4.根据权利要求1所述的方法，其特征在于，所述PBS缓冲溶液中巯基化试剂和EDC的浓度为5mg/ml。
