专利号: 2018102181832
申请人: 南漳县华胜机械制造有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种工作辊,其特征在于,包括工作辊主体和旋转轴,所述工作辊主体固定安装在所述旋转轴上且所述工作辊主体轴线与所述旋转轴的轴线重合,每个所述工作辊主体表面上均沿圆周方向均匀分布有八行脱粒凸起集合,每行脱粒凸起集合沿轴向均匀分布有六个或七个脱粒凸起集合,每个脱粒凸起集合由12个脱粒凸起呈三行四排排列分布在所述工作辊主体表面而成;

所述脱粒凸起整体包括凸起杆部和脱粒部,所述凸起杆部一端固定在所述工作辊主体表面,另一端与所述脱粒部一体连接;

所述脱粒凸起的横向截面均为椭圆形,以脱粒凸起与工作辊本体连接面椭圆中心为原点、垂直于工作辊本体表面向上方向为Z轴正方向、与工作辊本体转动反方向为Y轴正方向、位于所述工作辊本体表面上且与工作辊本体转动方向垂直方向为X轴方向,其凸起杆部横向截面椭圆中心轨迹满足如下关系: 脱粒部横向截面椭圆中心轨迹满足如下关系: 其中z表示椭圆中心距离工作辊本体表面的距离,凸起

杆部中z满足0≤z≤5.8mm,脱粒部中z满足5.8<z≤9.2mm,y表示椭圆中心距离Z轴的距离;

脱粒凸起的外轮廓满足如下关系:

所述工作辊旋转轴最右端还安装有主动传动轮,所述主动传动轮轴线与所述旋转轴轴线重合。

2.根据权利要求1所述的一种工作辊,其特征在于,位于相邻两行上的所述脱粒凸起集合在所述工作辊主体表面呈错位排列。

3.根据权利要求1所述的一种工作辊,其特征在于,每个所述旋转轴上还安装有大传动轮和小传动轮,所述大传动轮、小传动轮轴线与所述旋转轴轴线重合,所述大传动轮和小传动轮均位于所述旋转轴右端,且所述大传动轮位于所述大传动轮与所述工作辊主体中间位置。

4.根据权利要求3所述的一种工作辊,其特征在于,所述大传动轮、所述小传动轮和所述主动传动轮圆周表面均均匀分布有凸起横条,所述凸起横条的长度方向与所述旋转轴轴线平行。

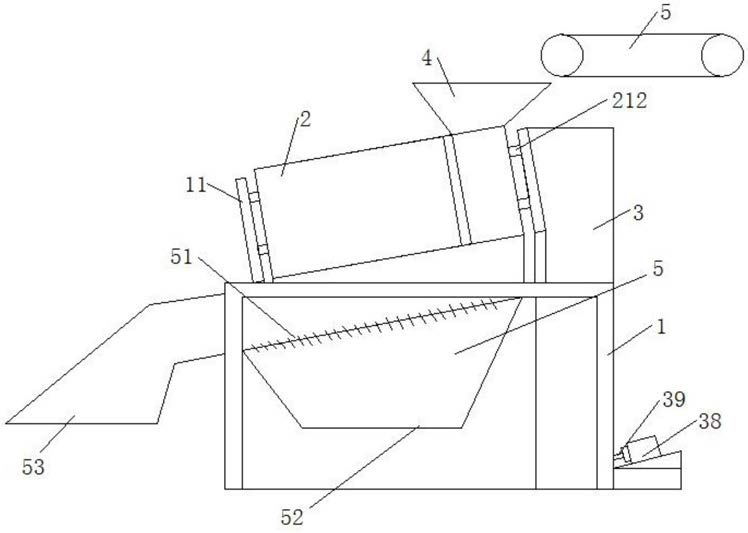

5.一种玉米脱粒机,采用如权利要求1‑4任一项所述的工作辊,其特征在于,还包括脱粒机架、脱粒工作区和传动装置,所述脱粒工作区两边通过工作区支架固定安装在所述脱粒机架的上方,所述传动装置安装在所述脱粒机架上且位于所述脱粒工作区右侧,四个所述工作辊固定安装在所述脱粒工作区内部。
