1.一种双功能P-N 异质结，其特征在于，异质结由N型SnO2和P型MoS2构成，P型MoS2和N型SnO2的摩尔比为0.01~2；当MoS2和SnO2的摩尔比低于0.53时，P-N异质结表现为气敏性性能；当摩尔比高于1.06时，P-N异质结表现为催化还原性；当摩尔比介于0.53 1.06之间时，~P-N异质结表现为同时具有气敏和催化活性，所述的双功能P-N 异质结的制备方法，包含以下步骤：（1）采用静电纺丝法制备多孔SnO2空心纳米管：等体积的乙醇和N-N二甲基甲酰胺混合均匀，然后加入锡盐和表面活性剂搅拌均匀得到纺丝液，将纺丝液通过静电纺丝得到前驱物，高温煅烧并收集、干燥得到多孔SnO2空心纳米管；

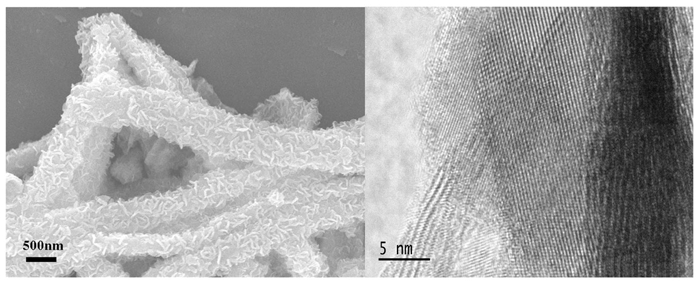

（2）采用水热法在SnO2空心纳米管表面垂直生长MoS2纳米片：将步骤（1）得到的多孔SnO2空心纳米管分散在去离子水中，超声，得到悬浮液，加入钼盐和硫源并搅拌得到混合溶液，将混合溶液水热反应，沉淀洗涤干燥，得到最终产物SnO2/MoS2异质结。

2.根据权利要求1所述的双功能P-N 异质结，其特征在于，所述锡盐为二水合氯化亚锡、四氯化锡或醋酸锡；所述表面活性剂为分子量为1000000-2000000的PVP，所述煅烧温度为600℃-800℃，煅烧时间为1-5小时。

3.权利要求1所述的双功能P-N 异质结，其特征在于，所述SnO2悬浮液的浓度为4 g/L ~

7.0g/L，超声时间为5-20 min。

4.权利要求1所述的双功能P-N 异质结，其特征在于，所述钼盐为钼酸铵、钼酸钠，硫源为硫脲、硫代乙酰胺、硫代硫酸钠或硫化钠；钼和硫的原子摩尔比为1:20-1:40；所述Mo与Sn的摩尔比为0.01-2。

5.权利要求1所述的双功能P-N 异质结，其特征在于，所述水热温度为140℃-220℃，时间为10-36h。

6.权利要求1-5任一项所述的双功能P-N异质结在气敏材料领域的应用。

7.权利要求1-5任一项所述的双功能P-N异质结在催化还原对硝基苯酚领域的应用。
