专利号: 2018102207160
申请人: 绍兴市雨芸机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

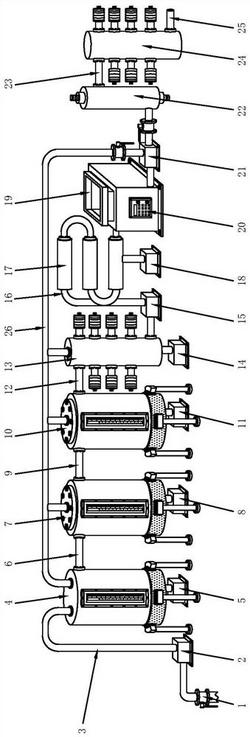

1.一种大型远洋货轮用海水淡化系统,其特征在于:包括有第一高压泵,所述第一高压泵的顶部嵌入连接第一输送管的一端,所述第一输送管的另一端嵌入连接有滤砂器,所述滤砂器的下表面嵌入安装有第一存放盒,且滤砂器的顶部一侧固定连接第二输送管的一端,所述第二输送管的另一端嵌入连接有碳滤器,所述碳滤器的下表面固定安装有第二存放盒,且碳滤器的顶部一侧固定连接第三输送管的一端,所述第三输送管的另一端嵌入连接有软水器,所述软水器的下表面固定安装有盐箱,且软水器的顶部一侧嵌入连接第四输送管的一端,所述第四输送管的另一端嵌入连接有第一过滤器,所述第一过滤器的下表面嵌入安装有滤渣存放盒,且第一过滤器的底部一侧固定连接有第二高压泵,所述第二高压泵的上表面固定连接第五输送管的一端,所述第五输送管的另一端固定连接有反渗透主机,所述反渗透主机的底部固定安装有浓水存放箱,且反渗透主机的底部一侧固定连接有纯水箱,所述纯水箱的前表面固定安装有SE300控制面板,且纯水箱的底部一侧固定连接有精密计量泵,所述精密计量泵的一侧固定连接有紫外线灭菌器,所述紫外线灭菌器的顶部一侧固定连接第六输送管的一端,所述第六输送管的另一端固定连接有第二过滤器,所述第二过滤器的底部一侧嵌入连接有净水出流管,所述精密计量泵的上表面与滤砂器的上表面之间固定连接有反冲管,所述SE300控制面板的输出端分别与第一高压泵、滤砂器、碳滤器、软水器、第一过滤器、第二高压泵、反渗透主机、精密计量泵、紫外线灭菌器和第二过滤器的输入端电性连接;

所述碳滤器与反冲管之间、软水器与反冲管之间以及第一过滤器与反冲管之间均通过软管固定连接;

所述SE300控制面板的外部设置有防护罩,所述纯水箱与防护罩之间通过合页转动连接,合页的数量为两个,防护罩为一种玻璃钢材质的构件;

所述精密计量泵与反冲管之间固定安装有第一控制阀,所述精密计量泵与紫外线灭菌器之间固定安装有第二控制阀;

所述滤砂器、碳滤器和软水器的前表面均固定安装有液位计,所述滤砂器与液位计之间、碳滤器与液位计之间以及软水器与液位计之间均固定连接有连通器;

所述第一高压泵的入口端连接有过滤组件,所述过滤组件漂浮于海面上;

所述过滤组件包括有浮子,固定连接在浮子下端的连接盖,连接在连接盖下端的整体呈圆柱形的陶瓷滤芯,以及套设在陶瓷滤芯外周的用以在上下运动过程中刷除陶瓷滤芯外壁封堵物的刷体;

所述连接盖的侧面固定连接有出水接管,所述出水接管的侧壁成型有管接头a,所述出水接管与陶瓷滤芯的内部连通;所述连接盖内成型有通水通道,通水通道连通连接盖的下端与出水接管的内端;

所述陶瓷滤芯的上端固定连接有塑料材质的环形的滤芯上接头,滤芯上接头与连接盖下端之间通过螺纹连接;所述陶瓷滤芯的下端固定连接有用以封闭陶瓷滤芯下端的塑料材质的滤芯下接头;所述滤芯下接头的直径大于陶瓷滤芯的直径,所述滤芯下接头上端位于陶瓷滤芯的外周固定连接有多个纵向设置导向杆,各个导向杆沿陶瓷滤芯周向等距布置;

所述刷体包括有有整体呈圆环形且下端开口的刷座,密封连接在刷座下端的环形的刷盖,密封滑动安装在刷座内的环形的活塞,以及安装在活塞上端与刷座内顶部之间的弹簧;

所述刷座的内周均匀地连接有用以刷除陶瓷滤芯外壁封堵物的刷毛;所述刷座上靠近上端部的侧面成型有管接头b,所述管接头b与管接头a之间通过软管相连接;所述刷体内位于活塞与刷盖之间的空间内填充有易液化的气体;

所述刷盖的外径大于刷座的外径,所述刷盖上成型有与各个所述导向杆分别对应滑动连接的导向孔;

所述浮子在水中的浮力值大于过滤组件整体重量的1.2倍;

所述陶瓷滤芯内的负压值增大到大于弹簧的弹力时,依次通过软管、出水接管、连接盖的导通从而与陶瓷滤芯内部相连通的刷座内位于活塞的上方也形成负压,使得活塞压缩弹簧向上移动;

当所述活塞在负压作用下移动至刷体内顶部极限位置时,刷体的浮力大于刷体的自身的重力,使得刷体沿导向杆自下而上移动;当所述活塞移动至刷体内底部极限位置时,刷体连同刷体内的水的重力大于刷体的浮力,使得刷体沿导向杆自上而下移动;

连接所述第一高压泵进水端的管路上连接有流体压力传感器,当流体压力传感器检测到负压值的绝对值大于设定值时判定为陶瓷滤芯外壁堵塞,此时控制第一高压泵的输出功率交替地增大、减小一段时间;当第一高压泵的输出功率增大时,使与第一高压泵进水端相连通的刷体内形成负压,所述活塞在负压作用下移动至刷体内顶部极限位置时,刷体的浮力大于刷体的自身的重力,使得刷体沿导向杆自下而上移动,从而使刷毛对陶瓷滤芯外壁进行刷洗;当第一高压泵的输出功率减小时,与第一高压泵进水端相连通的刷体内的负压减小,活塞在弹簧回复力作用下,移动至刷体内底部极限位置,刷体连同刷体内的水的重力大于刷体的浮力,使得刷体沿导向杆自上而下移动,从而使刷毛对陶瓷滤芯外壁再一次进行刷洗。
