专利号: 2018102207298
申请人: 宁波鑫神泽汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

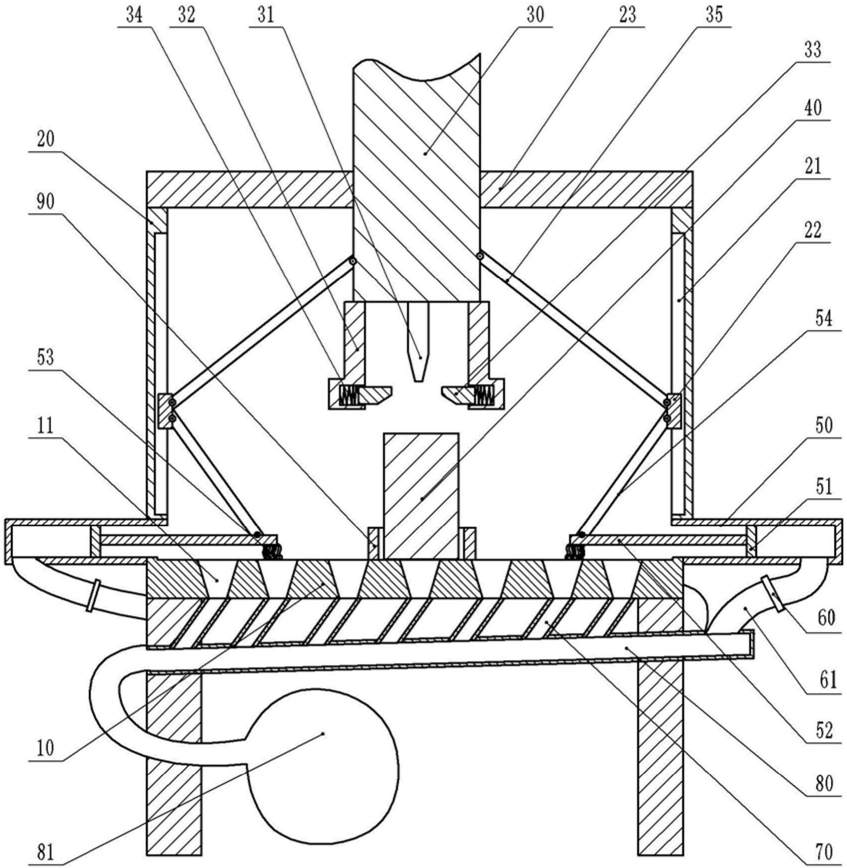

1.零件攻丝用工作台,其特征在于:包括加工单元、用于对零件进行夹持的夹持单元和表面开有多条凹槽的工作台本体,工作台本体的下方设有与凹槽连通的通道和与通道连通的集尘腔;加工单元包括丝锥和带动丝锥上下运动的机座;工作台本体的左右两侧均设有位于工作台本体上方的挡壁,挡壁上开有卡槽,卡槽上滑动连接有滑块;挡壁上均设有一端开口的活塞筒,活塞筒的开口朝向工作台本体一侧,活塞筒内滑动连接有活塞,活塞上固定有位于工作台本体上方的推板,推板上设有用于清扫工作台本体表面的刷毛;推板上铰接有第一连杆,第一连杆的另一端铰接在滑块上;滑块上铰接有第二连杆,第二连杆的另一端铰接在机座上;活塞筒远离推板的一侧设有单向进气阀和连接有排气管,排气管的排气端均与集尘腔的同一侧连通,排气管上设有单向排气阀;集尘腔远离排气管的一端连接有集尘袋。

2.根据权利要求1所述的零件攻丝用工作台,其特征在于:夹持单元包括固定在工作台本体上并与丝锥正对的限位凸起和多个固定在机座上的夹持杆,夹持杆上开有凹腔,凹腔内滑动连接有用于固定零件的夹持块,夹持块的下表面设置为朝远离丝锥一侧倾斜的斜面,夹持块与凹腔之间连接有弹簧。

3.根据权利要求2所述的零件攻丝用工作台,其特征在于:两块挡壁的上部设有顶壁,机座滑动连接在顶壁上。

4.根据权利要求3所述的零件攻丝用工作台,其特征在于:两块挡壁的同一侧之间设有密封板,两块挡壁的另一侧之间滑动连接有防尘门。

5.根据权利要求4所述的零件攻丝用工作台,其特征在于:机座与防尘门之间连接有连接杆。

6.根据权利要求1-5任一项所述的零件攻丝用工作台,其特征在于:凹槽的截面呈开口从上到下逐渐缩小的锥形。

7.根据权利要求1-5任一项所述的零件攻丝用工作台,其特征在于:集尘腔向集尘袋一侧倾斜设置。
