1.一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：所述镍-镍硒核-壳阵列材料通过包括以下步骤的方法制备：（1）前处理：对阴极材料不锈钢片进行打磨、除油处理，阳极材料铂电极置于1 5mol/L~的盐酸中浸泡5 20min去除表面杂质；

~

（2）电镀：将前处理后的阴极材料和阳极材料置于装有电镀液的电解槽中，所述的电镀液由摩尔浓度为0.25~4 mol/L的NiCl2、摩尔浓度为0.75~7.5 mol/L 的NH4Cl和摩尔浓度为

0.5 5 mol/L的 NH3·H2O组成；控制电沉积温度20 60℃和电解液搅拌速度200 700 r/min，~ ~ ~2

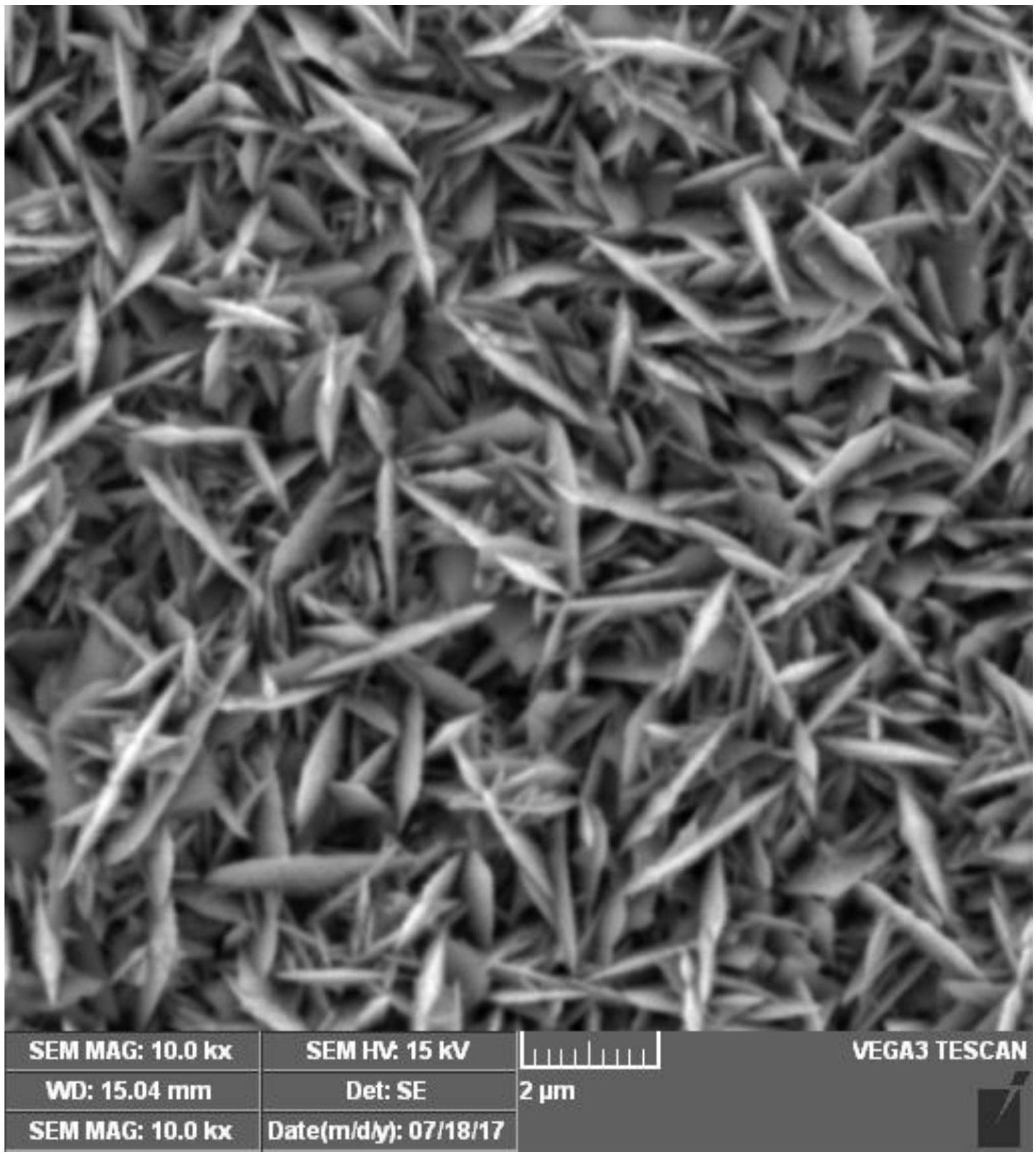

采用恒电流的方式，控制电流密度电流密度为-100 -500 A/m ，电沉积3 60min，取出后用~ ~去离子水洗净、冷风吹干后即得到镍阵列覆盖的不锈钢片；

（3）化学镀：将覆盖有镍阵列的不锈钢片置于镍硒镀液中，所述镍硒镀液由摩尔浓度为

0.005 0.05 mol/L的Na2SeSO3和摩尔浓度为0.005 0.05 mol/L的NiCl2 组成，用盐酸调节~ ~pH至2.5 5.5，于10 60℃下化学镀1 6h，取出后经水洗、真空干燥，在N2氛围下进行退火处~ ~ ~理，升温速度为1 5 ℃/min，退火温度为200 500℃，退火时间为0.5 3h，退火完成后，即得~ ~ ~到镍-镍硒核-壳阵列材料。

2.如权利要求1所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（2）中，盐酸浓度为3 5mol/L，浸泡时间为10 20min。

~ ~

3.如权利要求1或2所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（2）中，电镀液由摩尔浓度为 1.5~3 mol/L 的NiCl2、摩尔浓度为1.5~4 mol/L的NH4Cl和摩尔浓度为2~4 mol/L的 NH3·H2O组成。

4.如权利要求1或2所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（2）中，电沉积温度为40 60℃，电解液搅拌速度为200 500 r/min，电流密度为-200 -400A/~ ~ ~m2，电镀时间为5 30min。

~

5.如权利要求1所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（3）中，镍硒镀液由摩尔浓度为0.01 0.03 mol/L的 Na2SeSO3和摩尔浓度为0.01 0.03 mol/L ~ ~的NiCl2组成。

6.如权利要求5所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（3）中，镍硒镀液由摩尔浓度为0.0125 mol/L的Na2SeSO3和摩尔浓度为0.0125 mol/L 的NiCl2组成。

7.如权利要求1或5或6所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（3）中，用盐酸调节pH至3 4，化学镀在20 30℃进行，化学镀时间为3 4h。

~ ~ ~

8.如权利要求1或5或6所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（3）中，退火处理的升温速度为2 4℃/min，退火温度为300 400℃，退火时间为1 2h。

~ ~ ~

9.如权利要求8所述的一种镍-镍硒核-壳阵列材料的制备方法，其特征在于：步骤（3）中，退火处理的升温速度为3℃/min，退火温度为300℃，退火时间为1h。

10.如权利要求1所述的镍-镍硒核-壳阵列材料作为电催化析氧电极的应用。
