专利号: 2018102223002
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

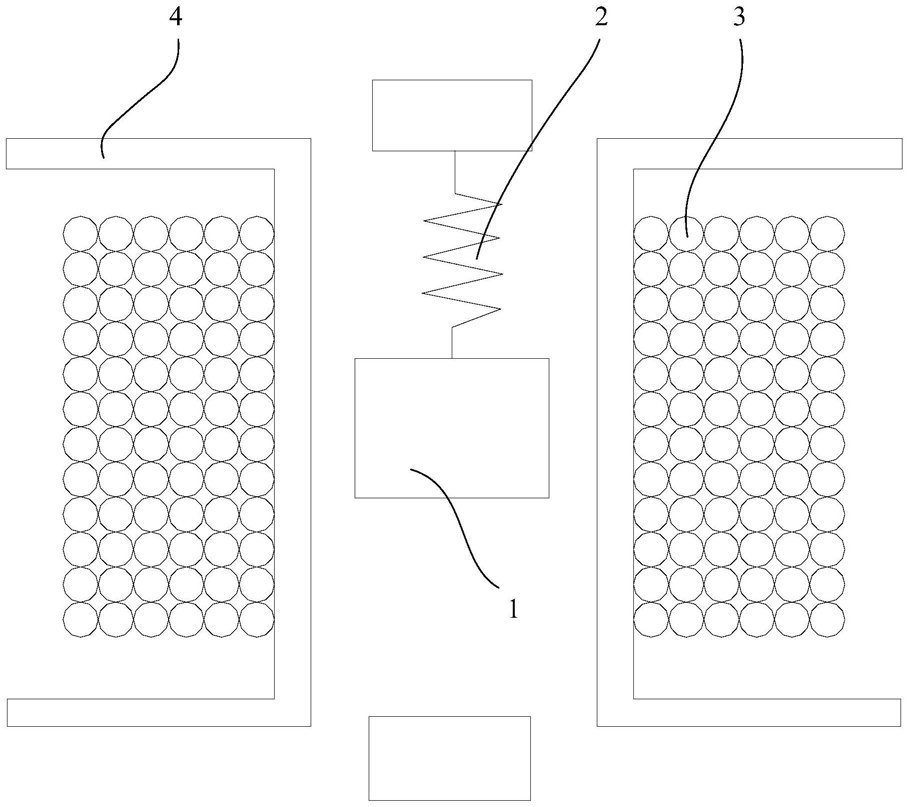

1.一种电磁振动发电设备,其特征在于,包括:弹力元件、线圈、磁铁和支撑架;

所述线圈设置在所述支撑架下部;所述磁铁通过所述弹力元件挂置在所述支撑架上,所述磁铁用于在所述线圈内往复移动,以使所述线圈内产生电流;所述线圈用于与外部供电单元电连接,所述支撑架用于固定交通设施上;

所述支撑架上设置有线圈位置调节支架;

所述线圈位置调节支架包括多个L形板,每个所述L形板的一条边上设置有第一腰形孔,且所述第一腰形孔的长度方向与该条边的延伸方向一致;所述支撑架上设置有与所述第一腰形孔相配合的调节孔,多个所述L形板均匀的围设在所述线圈外,且每个所述L形设置有所述第一腰形孔的一条边利用连接件与所述支撑架连接,另一条边与所述线圈抵接。

2.根据权利要求1所述的电磁振动发电设备,其特征在于,还包括有轴套,所述轴套竖直的设置在所述支撑架上;所述线圈套设在所述轴套外;所述磁铁滑设在所述轴套内,所述弹力元件的上端通过所述轴套与所述支撑架连接,下端与所述磁铁连接。

3.根据权利要求2所述的电磁振动发电设备,其特征在于,所述磁铁侧壁上设置有用于安装滚珠的凹槽,所述滚珠与所述轴套抵接。

4.根据权利要求2或3所述的电磁振动发电设备,其特征在于,所述磁铁上还设置有配重块。

5.根据权利要求4所述的电磁振动发电设备,其特征在于,所述配重块的材质为磁性材料。

6.根据权利要求1所述的电磁振动发电设备,其特征在于,还包括安装轴和配重块轴套;所述安装轴的上端设置在所述支撑架上,下端穿设在线圈内;

所述弹力元件和所述配重块轴套均套设在所述安装轴上,所述磁铁固定在所述配重块轴套上,所述弹力元件的上端与所述支撑架连接,下端与所述配重块轴套连接。

7.根据权利要求1所述的电磁振动发电设备,其特征在于,所述支撑架包括上磁隔离板、下磁隔离板和连接磁隔离板;所述上磁隔离板、所述下磁隔离板和所述连接磁隔离板均呈长方形;

所述上磁隔离板通过第一高度调节支架与所述连接磁隔离板的上侧边连接,所述下磁隔离板通过第二高度调节架与所述连接磁隔离板下侧边连接,且所述上磁隔离板和所述下磁隔离板均位于所述连接磁隔离板的同一侧;所述线圈设置在所述下磁隔离板上,所述弹力元件的上端设置在所述上磁隔离板上,所述连接磁隔离板用于与交通设施上连接。

8.根据权利要求7所述的电磁振动发电设备,其特征在于,所述第一高度调节架包括第一L形调节板,所述第二高度调节架包括第二L形调节板;

所述第一L形调节板的一条边和所述第二L形调节板的一条边上均设置有第二腰形孔,且所述第二腰形孔的长度方向与该条边的延伸方向一致;所述第一L形调节板的另一条边与所述上磁隔离板连接,所述第二L形调节边的另一条边与所述下磁隔离板连接;

所述连接磁隔离板上设置有与所述第二腰形孔相配合的固定孔;利用连接件穿设在第二腰形孔和固定孔内,以将所述第一L形调节板与所述连接磁隔离板固定,或者将所述第二L形调节板与所述连接磁隔离板固定。
