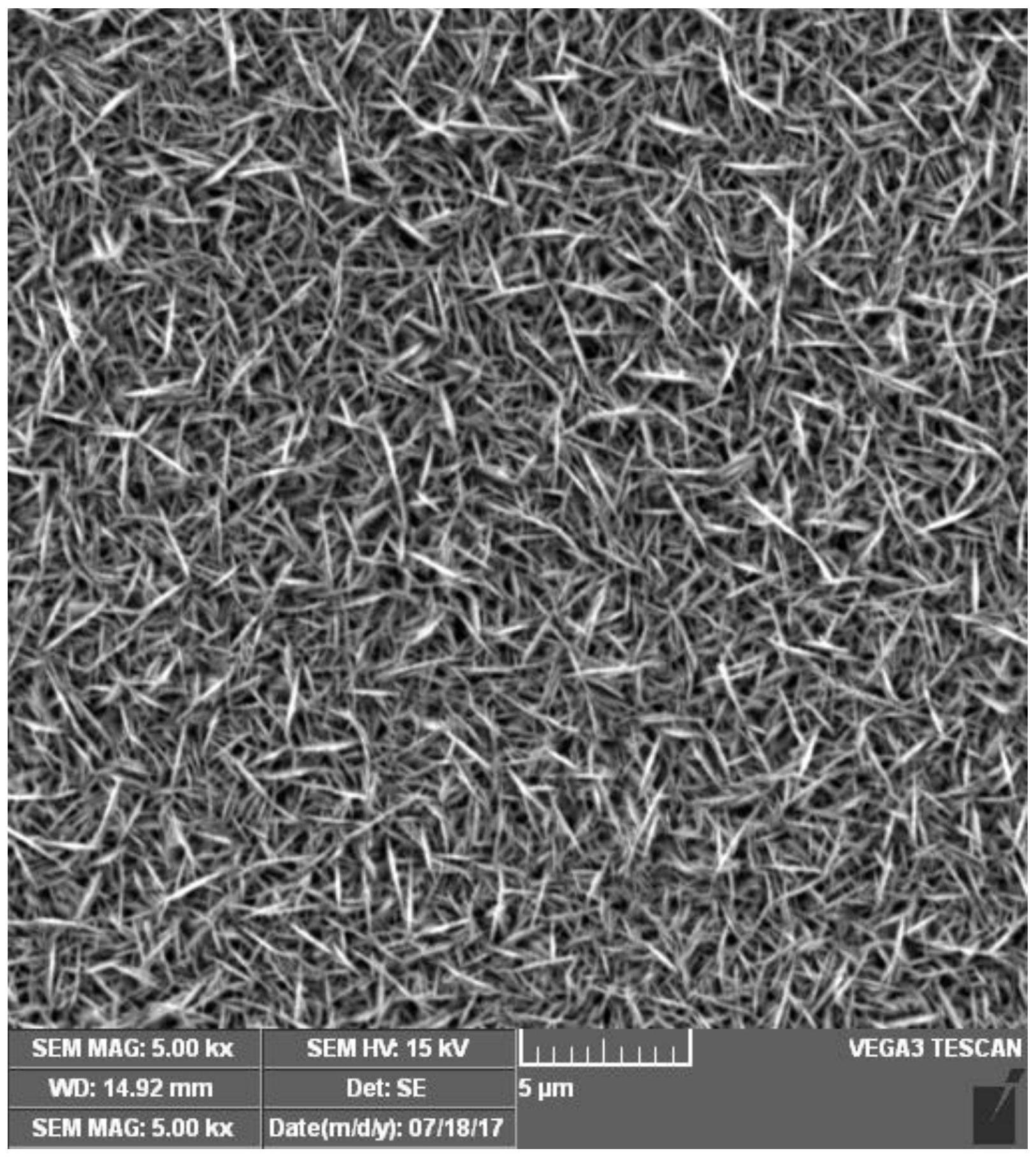

1.一种镍硒阵列材料的制备方法,其特征在于:所述镍硒阵列材料通过包括以下步骤的方法制备:(1)前处理:对阴极材料不锈钢片进行打磨、除油处理,阳极材料铂电极置于1 5mol/L~的盐酸中浸泡5 20min去除表面杂质;
~
(2)电镀:将前处理后的阴极材料和阳极材料置于装有电镀液的电解槽中,所述的电镀液由摩尔浓度为0.25~4 mol/L的NiCl2、摩尔浓度为0.75~7.5 mol/L 的NH4Cl和摩尔浓度为
0.5 5 mol/L的 NH3·H2O组成;控制电沉积温度20 60℃和电解液搅拌速度200 700 r/min,~ ~ ~2
采用恒电流的方式,控制电流密度为-100 -500 A/m ,电沉积3 60min,取出后用去离子水~ ~洗净、冷风吹干后即得到镍阵列覆盖的不锈钢片;
(3)化学镀:将覆盖有镍阵列的不锈钢片置于硒镀液中,所述的硒镀液为摩尔浓度为
0.01 0.1 mol/L的SeO2溶液,于10 60℃下化学镀2 8h,取出后经水洗、真空干燥,即得到镍~ ~ ~硒阵列材料。
2.如权利要求1所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(2)中,盐酸浓度为3 5mol/L,浸泡时间为10 20min。
~ ~
3.如权利要求1或2所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(2)中,所述的电镀液由摩尔浓度为1.5 3 mol/L 的NiCl2、摩尔浓度为1.5 4 mol/L 的NH4Cl和摩尔~ ~浓度为2~4 mol/L的 NH3·H2O组成。
4.如权利要求1或2所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(2)中,电沉积温度为40 60℃,电解液搅拌速度为200 500 r/min,电流密度为-200 -400A/m2,电沉~ ~ ~积时间为5 30min。
~
5.如权利要求1所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(3)中,所述的硒镀液为摩尔浓度为0.03~0.1 mol/L的SeO2溶液。
6.如权利要求5所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(3)中,所述的硒镀液为摩尔浓度为0.03 0.06mol/L的SeO2溶液。
~
7.如权利要求6所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(3)中,所述的硒镀液为摩尔浓度为0.05 mol/L的SeO2溶液。
8.如权利要求1或5或6所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(3)中,化学镀在20 40℃进行,化学镀时间为3 6h。
~ ~
9.如权利要求8所述的一种镍硒阵列材料的制备方法,其特征在于:步骤(3)中,化学镀在25℃进行,化学镀时间为6h。
10.如权利要求1所述的镍硒阵列材料作为电催化析氧电极的应用。
