专利号: 2018102235334
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

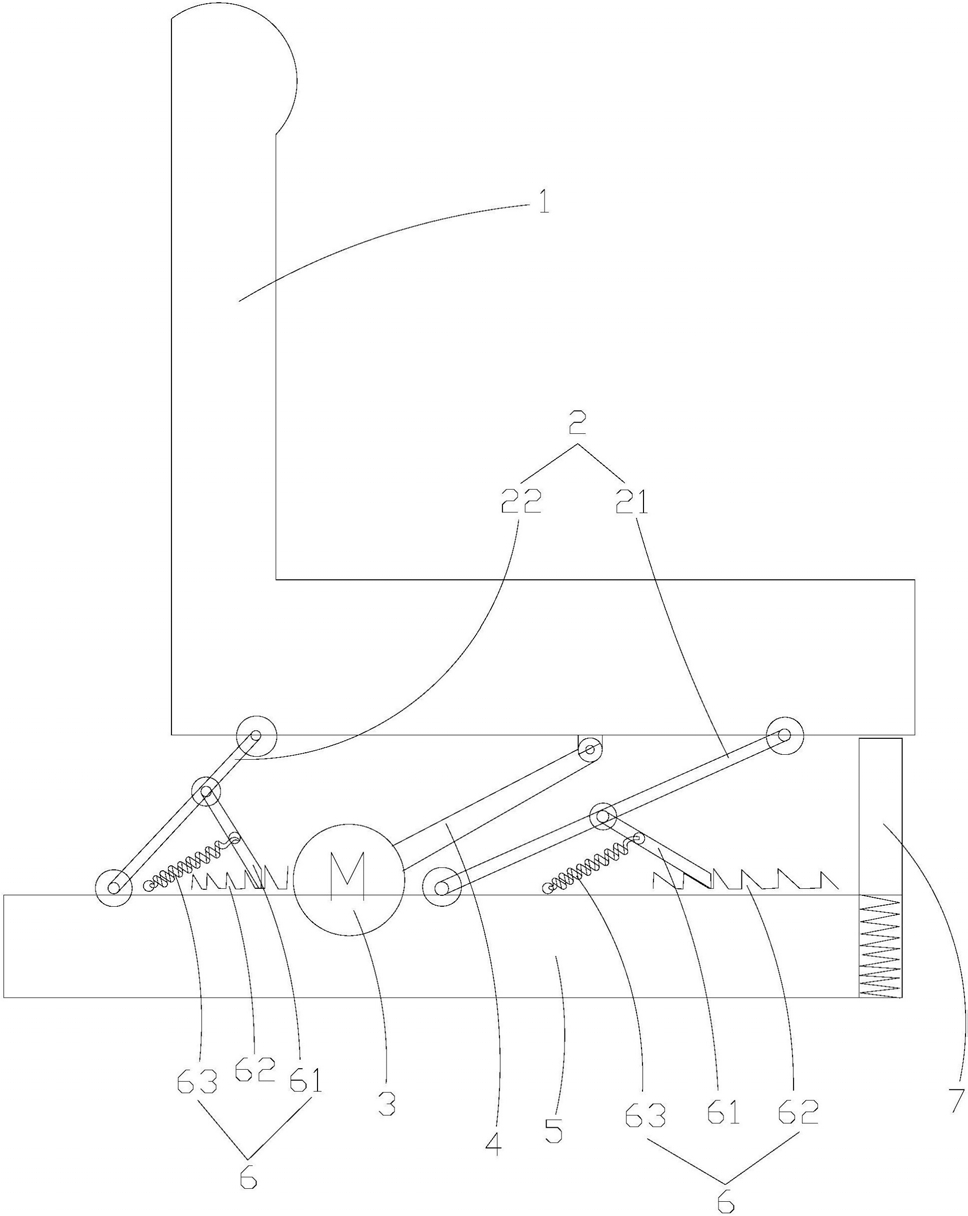

1.一种汽车安全座椅,其特征在于:包括座椅本体(1)、支撑导向板(2)、后倾电机(3)、摆杆(4)及锁止平衡件(6),所述支撑导向板(2)包括前支撑导向板(21)和后支撑导向板(22),座椅本体(1)通过铰接在座椅本体(1)底部前后两端的前支撑导向板(21)和后支撑导向板(22)活动连接在车身(5)上,锁止平衡件(6)与支撑导向板(2)相配合以使座椅本体(1)保持平衡,后倾电机(3)固定设在车身(5)上并驱动一摆杆(4)来带动座椅本体(1)运动,前支撑导向板(21)的长度大于后支撑导向板(22)使当后倾电机(3)开启驱动时在前支撑导向板(21)、后支撑导向板(22)和摆杆(4)的共同作用下座椅本体(1)可产生后移及后仰运动以保护乘员安全;

车身(5)在靠近座椅本体(1)前端的位置上设有用于在初始时辅助座椅本体(1)保持平衡的弹性支撑柱(7);

所述摆杆(4)包括上摆杆(43)和下摆杆(44),上摆杆(43)与下摆杆(44)套设连接,且上摆杆(43)与下摆杆(44)之间设有压缩弹簧(45),上摆杆(43)的上端可滑动地连接在座椅本体(1)底部并可沿座椅本体(1)底部前后滑动;

所述锁止平衡件(6)包括顶板(61)及与顶板(61)相配合的顶块(62),顶块(62)固定在车身(5)上,顶板(61)一端铰接在支撑导向板(2)上,另一端活动地抵在顶块(62)的定位齿上;

所述锁止平衡件(6)还包括复位弹簧(63),复位弹簧(63)一端连接在车身(5)上,另一端连接在顶板(61)上,且所述顶块(62)上沿纵向排布有若干个与顶板(61)相配合的定位齿。

2.根据权利要求1所述的汽车安全座椅,其特征在于:所述上摆杆(43)的上端设有滑杆(46),所述座椅本体(1)底部纵向上设有与滑杆(46)相配合的卡槽(11),滑杆(46)卡在卡槽(11)内并可沿卡槽(11)前后滑动。

3.根据权利要求2所述的汽车安全座椅,其特征在于:所述滑杆(46)上设有滚轮(47)以使上摆杆(43)与座椅本体(1)底部滑动连接更顺畅。

4.根据权利要求1所述的汽车安全座椅,其特征在于:所述支撑导向板(2)为具有韧性的支撑导向板。
