专利号: 2018102240101
申请人: 福州春生夏长环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 乐器;声学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

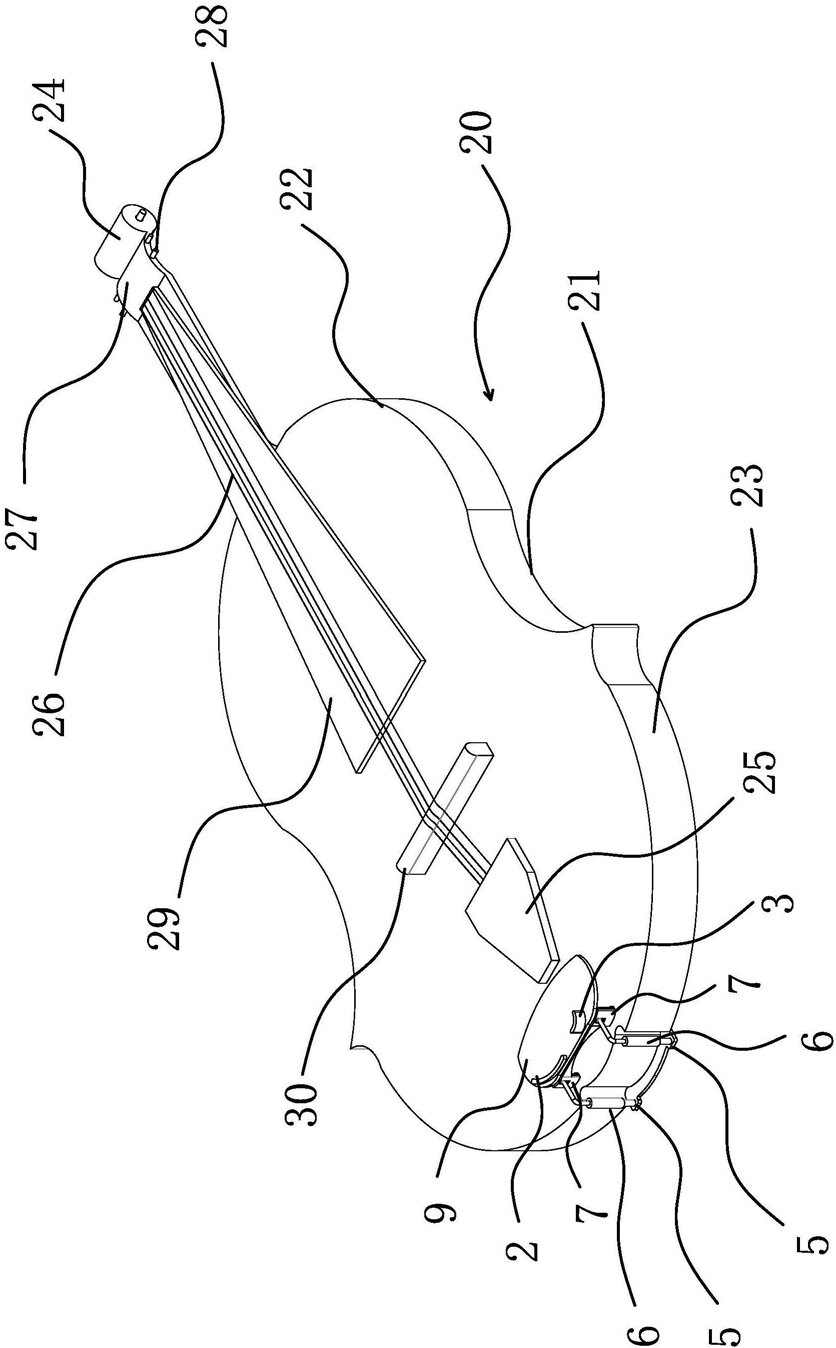

1.一种舒适小提琴,所述小提琴包括本体(20)和腮托,其特征在于,所述本体(20)包括背板(21)和面板(22),所述背板(21)和面板(22)之间通过侧板(23)相连接;所述腮托包括能够固定于小提琴本体(20)上的支架(1),所述支架(1)上端沿小提琴的水平方向间隔设置有托琴区域(2)和勾琴区域(3),所述托琴区域(2)能够与持琴者的腮部相贴合,且该托琴区域(2)设置有若干张相叠合且可撕下的透明膜(31),所述勾琴区域(3)设置有能够供持琴者的下巴勾住的凸台(4),所述凸台的前端可拆卸设置有橡胶垫(32),所述托琴区域(2)和勾琴区域(3)均可沿小提琴的水平方向移动。

2.根据权利要求1所述的一种舒适小提琴,所述托琴区域(2)开设有卡槽一(33),所述卡槽一(33)内嵌接有纸板(34),最底层的透明膜(31)贴合于所述纸板(34)的上表面;所述勾琴区域(3)开设有卡槽二(35),所述橡胶垫(32)与卡槽二(35)相卡接。

3.根据权利要求2所述的舒适小提琴,其特征在于,所述面板(22)的头部连接有琴头(24),所述面板(22)的尾部设置有拉弦板(25),所述琴头(24)与拉弦板(25)之间设置有琴弦(26),所述琴头(24)连接有弦轴箱(27),所述弦轴箱(27)上设置有弦轴(28),所述弦轴箱(27)与面板(22)之间设置有指板(29),所述琴弦(26)两端分别与所述弦轴(28)及拉弦板(25)相连接。

4.根据权利要求3所述的舒适小提琴,其特征在于,所述琴弦(26)位于指板(29)上方,所述面板(22)上还设置有琴桥(30),所述琴桥(30)位于指板(29)和拉弦板(25)之间,并与所述琴弦(26)相贴靠。

5.根据权利要求1所述的舒适小提琴,其特征在于,所述支架(1)包括底座(5)和支撑杆(6),所述底座(5)与支撑杆(6)的下端相连接,所述支撑杆(6)的上端弯折并连接有固定座(7),所述固定座(7)与底座(5)相组合形成用于夹持小提琴本体(20)的夹口(8);所述支撑杆(6)的上端还连接有顶板(9),所述托琴区域(2)和勾琴区域(3)均设置于所述顶板(9)上。

6.根据权利要求5所述的舒适小提琴,其特征在于,所述支撑杆(6)包括下杆体(10),螺纹管(11)以及呈L型的上杆体(12),所述下杆体(10)的下端固定于底座(5)上,所述下杆体(10)的上端与螺纹管(11)的下端转动配合,所述螺纹管(11)的上端套设于所述上杆体(12)的下端处且两者螺纹配合,所述上管体的上端与所述固定座(7)及顶板(9)相连接。

7.根据权利要求6所述的舒适小提琴,其特征在于,所述下杆体(10)靠近上端处的侧壁上开设有环形凹槽(13),所述螺纹管(11)采用弹性材料制成,所述螺纹管(11)的下端具有能够卡于环形凹槽(13)内的环形凸台(14),所述环形凸台(14)与环形凹槽(13)转动配合。

8.根据权利要求7所述的舒适小提琴,其特征在于,所述顶板(9)的后端具有朝下凸起的连接板(15),所述连接板(15)沿小提琴的水平方向开设有条形孔(16);所述固定座(7)的侧壁与所述连接板(15)的侧壁相贴靠,且该固定座(7)的侧壁上开设有能够与所述条形孔(16)相连通的通孔(17),所述上杆体(12)的上端同时穿过所述通孔(17)及条形孔(16),所述连接板(15)的下端与固定座(7)的下端相抵靠。

9.根据权利要求8所述的舒适小提琴,其特征在于,所述底座(5)的下端处开设有弧形凹槽(18),所述连接板(15)的下端具有与所述凹槽底部相贴靠的连接柱(19)。

10.根据权利要求9所述的舒适小提琴,其特征在于,所述连接板(15)有两个且间隔设置于顶板(9)的下板面上,每个连接板(15)均沿小提琴的厚度方向设置有至少两个条形孔(16)。
