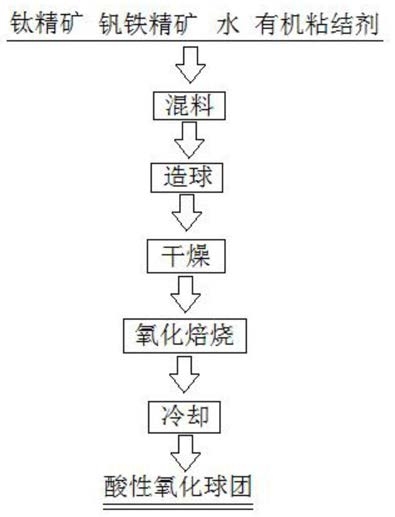

1.钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：包括以下步骤：A、将钛精矿、钒铁精矿、水和有机粘结剂混合均匀，得混合料；

B、步骤A所得混合料进行造球，得湿球团，湿球团干燥后，得干球团；

C、步骤B所得干球团经氧化焙烧，冷却后得钛精矿与钒铁精矿混合精矿酸性氧化球团。

2.根据权利要求1所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤A中，所述钛精矿和钒铁精矿的质量百分比为65％～85％：35％～15％。

3.根据权利要求1所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤A中，所述有机粘结剂的质量为钛精矿和钒铁精矿总质量的1％～3％。

4.根据权利要求1～3任一项所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤A中，所述钛精矿的粒度组成中-200目占不少于70％；步骤A中，所述钒铁精矿的粒度组成中-200目占不少于80％。

5.根据权利要求1～3任一项所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤A中，所述有机粘结剂为聚乙烯醇或面粉。

6.根据权利要求1～3任一项所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤A中，所述混合均匀的时间为5～30min。

7.根据权利要求1所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤B中，所述造球在圆盘造球机中进行；所述圆盘造球机为Φ1000～Φ4000mm，盘边高100～400mm，倾斜角为50～60°，圆盘转速5～12r/min，控制所造湿球团的粒径为8～

25mm。

8.根据权利要求1所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤B中，所述干燥的温度为120℃～180℃；所述干燥的时间为1h～2h；所述干球团的水分不超过5％。

9.根据权利要求1～8任一项所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，其特征在于：步骤C中，所述氧化焙烧的温度为900～1250℃，时间为20～90min；步骤C中，所述冷却为在空气中或在氧化性气氛中冷却至室温。

10.权利要求1～9任一项所述的钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法制备所得钛精矿与钒铁精矿混合精矿酸性氧化球团。
