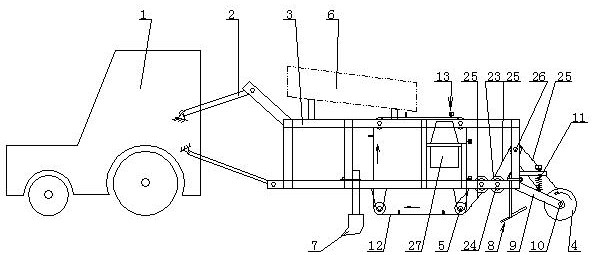

1.一种大田钵苗移栽机，它由动力装置（1）、悬挂杆（2）、机架（3）、移栽链组、驱动地轮（4）和换向传动机构构成；其特征在于：动力装置（1）一端通过悬挂杆（2）安装有机架（3）；机架（3）上通过传动轴A（5）和链轮对称状装有两组移栽链组，各移栽链组一端上方分别装有钵苗箱（6）；各移栽链组一端下方分别固装有开沟犁头（7）；各移栽链组另一端下方分别固装有覆土压紧器（8）；覆土压紧器（8）一端的机架（3）尾端通过转板（9）和地轮转轴（10）装有驱动地轮（4）；转板（4）与机架（3）之间设置有缓冲弹簧（11）；地轮转轴（10）的一端通过换向传动机构与传动轴A（5）连接；

所述的移栽链组由对称状设置的装配链（12）、夹紧器（13）和卸料板（14）构成；机架（3）上通过传动轴A（5）和链轮对称状装有装配链（12）；装配链（12）之间间隔状设置有多个夹紧器（13）；装配链（12）一端下方机架（3）上装有卸料板（14）；各夹紧器（13）与卸料板（14）间歇滚动连接；

所述的夹紧器（13）由装配板（15）、滑杆（16）、限位销钉（17）、压紧弹簧（18）、卸料勾板（19）和夹板（20）构成；对称状设置的装配链（12）上通过相互对应设置的装配板（15）分别滑动装有滑杆（16）；各滑杆（16）呈对称状设置；各滑杆（16）的内端端头分别固装夹板（20）；各夹板（20）与对应的装配板（15）之间分别设置有压紧弹簧（18）；各滑杆（16）的外端端头延伸至对应装配板（15）的外侧；各滑杆（16）的外端端头分别设置有限位销钉（17）；其中一个限位销钉（17）与装配板（15）间歇抵触连接；另一个限位销钉（17）一侧的装配板（15）上通过转销装有卸料勾板（19）；卸料勾板（19）的一端装有卸料滚轮（21）；卸料勾板（19）的另一端延伸至限位销钉（17）与装配板（15）之间；延伸至限位销钉（17）与装配板（15）之间的卸料勾板（19）上设置有长滑孔（22），卸料勾板（19）通过长滑孔（22）与滑杆（16）滑动连接；卸料勾板（19）与对应的限位销钉（17）抵触连接；

装配链（12）顺时针转动过程中带动各夹紧器（13）一起转动，当各夹紧器（13）随装配链（12）转动至内侧面呈竖直状态时，人工将钵苗箱（6）中的钵苗依次放置到各夹紧器（13）的夹板（20）之间，夹板（20）在压紧弹簧（18）作用下将钵苗夹紧；并随着装配链（12）一起向下移动；当夹紧器（13）带动钵苗从卸料板（14）侧方穿过时，卸料板（14）通过其斜面和卸料滚轮（21）拨动卸料勾板（19）转动，卸料勾板（19）转动过程中通过限位销钉（17）带动滑杆（16）、夹板（20）后移，从而松开钵苗；而后钵苗在自身重力的作用下落入到移栽沟中；当夹紧器（13）下移至卸料滚轮（21）与卸料板（14）脱离接触时，在压紧弹簧（18）的作用下滑杆（16）带动卸料勾板（19）复位；而后夹紧器（13）即可随着装配链（12）的转动进入下个工作循环。

2.根据权利要求1所述的一种大田钵苗移栽机，其特征在于：所述的夹紧器（13）内的夹板（20）均为弧形板，对应的夹板（20）之间呈上宽下窄的“倒八”字形设置。

3.根据权利要求2所述的一种大田钵苗移栽机，其特征在于：所述的卸料板（14）呈倾斜状设置，卸料板（14）位于装配链（12）下端的转弯位置；卸料板（14）与各夹紧器上的卸料滚轮（21）间歇滚动连接。

4.根据权利要求3所述的一种大田钵苗移栽机，其特征在于：所述的换向传动机构由换向齿轮（23）、传动轴B（24）、传动链（25）和传动轴C（26）构成；机架（3）上通过对称状设置的传动轴B（24）分别装有换向齿轮（23），换向齿轮（23）之间啮合连接；左侧的传动轴B（24）通过传动链（25）和链轮与传动轴A（5）连接；右侧的传动轴B（24）一侧设置有传动轴C（26）；右侧的传动轴B（24）与传动轴C（26）之间通过传动链（25）和链轮相互连接；传动轴C（26）通过传动链（25）和链轮与地轮转轴（10）的一端连接。

5.根据权利要求1所述的一种大田钵苗移栽机，其特征在于：所述的覆土压紧器（8）由对称状设置的覆土板（28）构成；覆土板（28）之间呈“喇叭”状，各覆土板（28）位于开沟犁头（7）的两侧，各覆土板（28）的内面呈弯弧形。

6.根据权利要求1所述的一种大田钵苗移栽机，其特征在于：所述的移栽链组两侧的机架（3）上分别固装有座椅（27）。

7.根据权利要求1所述的一种大田钵苗移栽机，其特征在于：所述的钵苗箱（6）呈倾斜状设置。
