专利号: 2018102289508
申请人: 长沙理工大学
专利类型:发明专利
专利状态:授权未缴费
专利领域: 燃烧设备;燃烧方法
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

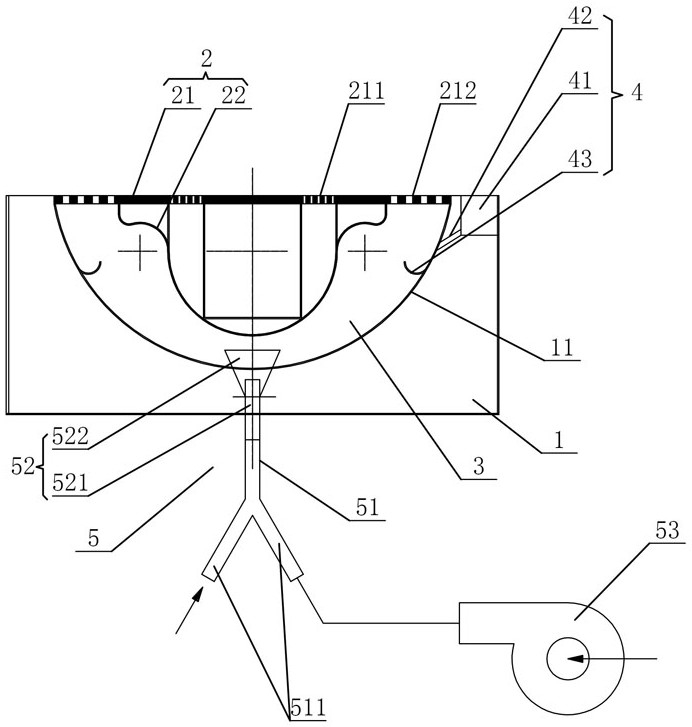

1.一种辅助燃烧式均气预混燃气灶,包括灶体(1),其特征在于:所述灶体(1)上设有沉槽(11),所述灶体(1)上于沉槽(11)处装设有伸至沉槽(11)内的均气装置(2),所述均气装置(2)包括均燃盘(21)和设置在其底部的均气盘(22),所述均燃盘(21)上设有同心的内燃环孔带(211)和外燃环孔带(212),所述均燃盘(21)安装在沉槽(11)的槽口处,所述均气盘(22)位于沉槽(11)内并与沉槽(11)内壁之间形成预混腔(3),所述内燃环孔带(211)通过均气盘(22)连通预混腔(3),所述外燃环孔带(212)与预混腔(3)直接连接,所述灶体(1)上还设有用于将燃烧后的油烟导入预混腔(3)的油烟回收组件(4),所述灶体(1)底部装设有用于将天然气和空气输送至预混腔(3)的预混输送组件(5)。

2.根据权利要求1所述的辅助燃烧式均气预混燃气灶,其特征在于:所述均气盘(22)设有第一均气导流段(221)和第二均气导流段(222),所述第一均气导流段(221)的导流方向朝向内燃环孔带(211),所述第二均气导流段(222)的导流方向朝向油烟回收组件(4)的油输出点和外燃环孔带(212)。

3.根据权利要求2所述的辅助燃烧式均气预混燃气灶,其特征在于:所述油烟回收组件(4)包括油烟池(41)和引流管(42),所述油烟池(41)设置在灶体(1)上并通过所述引流管(42)与预混腔(3)连通。

4.根据权利要求3所述的辅助燃烧式均气预混燃气灶,其特征在于:所述油烟回收组件(4)还包括集油环槽(43),所述集油环槽(43)设置在预混腔(3)内壁靠近外燃环孔带(212)的位置,集油环槽(43)与引流管(42)对接。

5.根据权利要求1至4中任一项所述的辅助燃烧式均气预混燃气灶,其特征在于:所述预混输送组件(5)包括混气管(51)、喷射元件(52)和送风机(53),所述喷射元件(52)安装在底部并伸入预混腔(3)内,所述混气管(51)一端与喷射元件(52)连接、另一端与送风机(53)以及燃气源连接。

6.根据权利要求5所述的辅助燃烧式均气预混燃气灶,其特征在于:所述喷射元件(52)包括相互连接的喷嘴(521)和引射管(522),所述引射管(522)伸入预混腔(3)内,所述喷嘴(521)与混气管(51)连接。

7.根据权利要求6所述的辅助燃烧式均气预混燃气灶,其特征在于:所述混气管(51)远离喷嘴(521)的端部设有两根支管(511),两根支管(511)中的一根与燃气源连接、另一根与送风机(53)连接。
