1.一种一维钙钛矿相钛酸铅纳米纤维的一步水热合成方法，其特征在于，包括如下步骤：

1)将K2Ti6O13一维纳米结构分散于KOH水溶液中形成悬浊液；

2)所述步骤1)悬浊液中加入Pb(NO3)2，并调节Pb2+与Ti4+的摩尔比为0.75-1.25，继续在搅拌状态下加入聚乙烯吡咯烷酮或蔗糖，得到前驱体悬浊液；

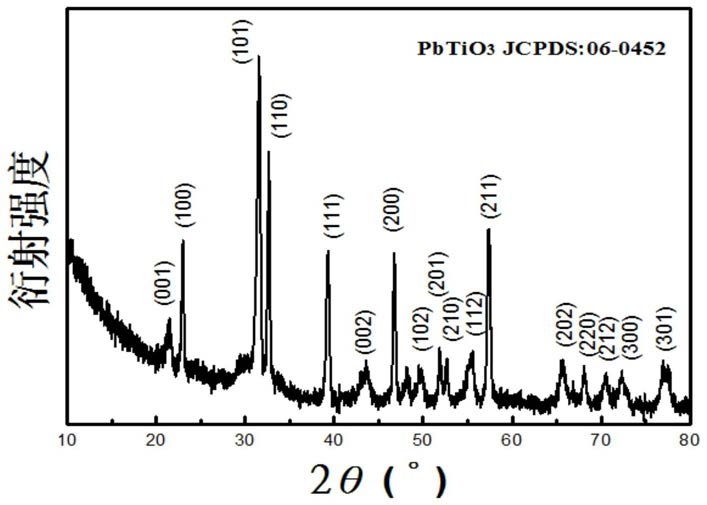

3)所述步骤2)前驱体悬浊液进行水热反应，得到一维钙钛矿相钛酸铅纳米纤维；

所述步骤2)Pb(NO3)2与聚乙烯吡咯烷酮的质量比为10-200:1；所述步骤2)Pb(NO3)2与蔗糖的质量比为0.5-5:1；所述步骤3)水热反应的反应温度为180-220℃，反应时间为10-14h。

2.根据权利要求1所述的一维钙钛矿相钛酸铅纳米纤维的一步水热合成方法，其特征在于，所述步骤1)KOH水溶液的摩尔浓度为0.4-0.8mol/L。

3.根据权利要求1所述的一维钙钛矿相钛酸铅纳米纤维的一步水热合成方法，其特征

4+

在于，所述步骤1)K2Ti6O13一维纳米结构分散于KOH水溶液中，Ti 的摩尔浓度为0.05-

0.1mol/L。

4.根据权利要求1所述的一维钙钛矿相钛酸铅纳米纤维的一步水热合成方法，其特征在于，所述步骤2)中加入聚乙烯吡咯烷酮或蔗糖后，搅拌1.5-2.5h。
