专利号: 2018102307065
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

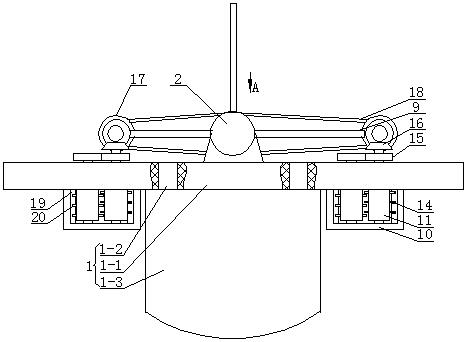

1.一种用于水体富营养化治理的生态吸附浮床主体,其特征在于:包括浮床主体(1),浮床主体(1)的顶面背侧固定安装电机(2),电机(2)的输出轴朝后,电机(2)的输出轴上固定安装环形压板(3),环形压板(3)的中心线与电机(2)的输出轴的中心线共线,电机(2)的输出轴上套装第一带轮(4),第一带轮(4)为两槽V型带轮,第一带轮(4)的前面开设凹槽(5),凹槽(5)与第一带轮(4)的安装孔内部相通,环形压板(3)能够位于凹槽(5)内且环形压板(3)的外周、背面均能够与凹槽(5)的内壁接触配合,第一带轮(4)的前面开设环形槽(6),环形槽(6)的中心线与凹槽(5)的中心线共线,凹槽(5)的直径小于环形槽(6)的内壁直径,环形槽(6)的两侧分别活动安装弧形滑块(7),弧形滑块(7)能够分别沿环形槽(6)滑动,弧形滑块(7)的前面分别固定连接油缸(8)的后端,油缸(8)的前端分别固定连接电机(2)的背面,油缸(8)分别位于电机(2)输出轴的两侧,电机(2)的输出轴后端固定安装螺旋桨(9),浮床主体(1)的背面两侧分别固定连接网筐(10)的前面,网筐(10)的前面均开口,网筐(10)的内壁底面两侧分别通过连接轴和轴承连接进料辊(11)的底面,进料辊(11)的顶面分别固定连接转轴(12)的下端,网筐(10)的顶面两侧分别开设第一通孔(13),转轴(12)能够分别从对应的第一通孔(13)内穿过,转轴(12)的外周能够分别与对应的第一通孔(13)的内壁接触配合,进料辊(11)的外周分别固定安装数个破碎刃(14),每个网筐(10)内的两个进料辊(11)上的破碎刃(14)交错排列,转轴(12)的上端分别固定安装齿轮(15),每个网筐(10)顶面的两个齿轮(15)相互啮合,每个网筐(10)右侧的齿轮(15)的顶面固定安装伞齿轮(16),伞齿轮(16)分别与对应的齿轮(15)的中心线共线,网筐(10)的顶面分别固定安装第二带轮(17),第二带轮(17)均为V型带轮,第二带轮(17)的中心线分别垂直于对应的齿轮(15)的中心线,第二带轮(17)分别位于对应的齿轮(15)的后方,两个第二带轮(17)交错排列,第二带轮(17)和第一带轮(4)之间分别设有V型带(18),第二带轮(17)分别通过V型带(18)连接第一带轮(4),V型带(18)处于紧绷状态,第二带轮(17)的前面分别固定安装同样的伞齿轮(16),每个网筐(10)上方的两个伞齿轮(16)能够相互啮合。

2.根据权利要求1所述的一种用于水体富营养化治理的生态吸附浮床主体,其特征在于:所述的浮床主体(1)包括浮板(1-1)、第二通孔(1-2)和网袋(1-3),浮板(1-1)的顶面开设数个第二通孔(1-2),第二通孔(1-2)均匀分布于浮板(1-1)上,浮板(1-1)的底面固定安装网袋(1-3),第二通孔(1-2)均与网袋(1-3)内部相通,网袋(1-3)内是生物质吸附材料,生物质吸附材料中种植水生植物。

3.根据权利要求1所述的一种用于水体富营养化治理的生态吸附浮床主体,其特征在于:所述的浮床主体(1)的前面为弧形结构。

4.根据权利要求2所述的一种用于水体富营养化治理的生态吸附浮床主体,其特征在于:所述的浮板(1-1)顶面固定安装太阳能电池板。

5.根据权利要求2所述的一种用于水体富营养化治理的生态吸附浮床主体,其特征在于:所述的生物质吸附材料由生物质材料和生物碳经混合、堆肥后制备得到。

6.根据权利要求1所述的一种用于水体富营养化治理的生态吸附浮床主体,其特征在于:所述的网筐(10)的内壁两侧分别固定连接挡板(19)的一侧,挡板(19)的另一侧分别开设数个条形槽(20),条形槽(20)的前后两面均与外界相通,条形槽(20)与破碎刃(14)一一对应,破碎刃(14)能够分别同时从对应的条形槽(20)内穿过。
