专利号: 2018102310532
申请人: 柳州坚瑞新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-09-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

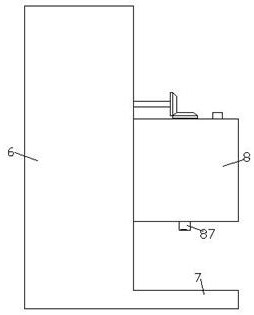

1.一种洗涤剂用酶制备装置,包括安装在底座上的主机体以及固设在所述主机体右侧端面上的混料器,其特征在于:所述主机体内设有上下延伸设置的第一空腔,所述第一空腔左侧的所述主机体内设有第二空腔,所述第二空腔内底壁连通设有向下延伸设置的第三空腔,所述第三空腔与所述第一空腔之间连通设有第一贯通槽,所述第一空腔内滑动配合连接有第一滑块,所述第一滑块内开设有第二贯通槽,所述第二贯通槽内滑动配合连接有左右延伸设置的固定块,所述固定块左右两侧延伸末端分别与所述第一空腔左右两侧内壁固定配合连接,所述固定块内固设有第一电机,所述第一电机内动力连接有左右延伸设置的第一转轴,所述第一转轴左侧延伸末端伸入所述第二空腔内且末端处固设有齿接盘,所述第一转轴右侧延伸末端伸出所述主机体右侧端面外且末端处固设有第一锥轮,所述第一锥轮位于所述混料器顶部上侧,所述第二贯通槽上侧的所述第一滑块内螺纹配合连接有上下延伸设置的调节螺杆,所述调节螺杆顶部延伸末端动力连接有第二电机,所述第二电机外表面固嵌于所述第一空腔内顶壁内,所述调节螺杆底部延伸末端与所述第一滑块顶部端面转动配合连接,所述第三空腔内滑动配合连接有第二滑块,所述第二滑块顶部末端固设有锁定齿块,所述第一贯通槽内滑动配合连接有左右延伸设置的第三滑块,所述第三滑块左右两侧延伸末端分别与所述第二滑块右侧端面以及所述第一滑块左侧端面固定配合连接,所述固定块下侧的所述第一滑块右侧端面内设有斜面凹槽,所述混料器内设有混料腔,所述混料腔内设有混料机构,所述混料器底部端面内设有与所述混料腔底部端连通设置的进水孔,所述进水孔内连通设有左右延伸设置的开合槽,所述开合槽左侧延伸末端与所述第一空腔右侧端连通设置,所述开合槽内滑动配合连接有开合滑块,所述开合滑块左侧延伸末端固设有斜面凸部,所述开合滑块内设有开启孔,所述开合滑块右侧的所述开合槽内顶压滑动配合连接有顶压弹簧;其中,所述述第一空腔内底壁内设有供电槽,所述供电槽相对的所述第一滑块顶部端面固设有与所述第一电机电性连接的导电块;其中,所述混料机构包括第二转轴、第二锥轮和搅拌叶,所述第二转轴与所述混料腔上侧内壁体转动配合连接,所述第二转轴顶部末端伸出所述混料器的顶部端面外,所述第二锥轮与顶部伸出所述混料器的顶部端面外所述第二转轴固定配合连接,所述第二锥轮左侧顶部与所述第一锥轮右侧底部动力配合连接,所述第二转轴底部末端伸入所述混料腔内,所述搅拌叶与末端伸入所述混料腔内的所述第二转轴外表面固定配合连接,所述搅拌叶设有一个以上,所述混料腔左右两侧的所述混料器内设有加热装置,所述第二锥轮右侧的所述混料器顶部端面上固设有与所述混料腔连通设置的混合料管;其中,所述混料器底部端面上固设有与所述进水孔连通设置的进水管;其中,初始状态时,第一滑块位于第一空腔内的最顶部位置,此时,使第一滑块底部端面上的导电块最大程度远离供电槽,同时,由第一滑块带动斜面凹槽最大程度远离斜面凸部,此时,使斜面凸部左侧末端与斜面凹槽下侧的第一滑块右侧端面顶压滑动配合连接,进而实现由第一滑块带动斜面凸部最大程度滑入开合槽内,同时,由斜面凸部带动开合滑块克服顶压弹簧顶压力,使开合滑块带动开启孔与进水孔处于完全相对位置,另外,还通过第一滑块带动第三滑块滑动至第一贯通槽内的最顶部位置,同时,由第三滑块带动第二滑块滑动至第三空腔内的最顶部位置,此时,由第二滑块带动锁定齿块最大程度伸入第二空腔内,同时,使锁定齿块与齿接盘完全锁定配合连接;当需要混料工作时,首先通过进水管供水,然后通过第二电机控制调节螺杆转动,由调节螺杆带动第一滑块朝第一空腔内的底部方向滑动,同时,由第一滑块带动第三滑块朝第一贯通槽内的底部方向滑动,同时,由第三滑块带动第二滑块朝第三空腔内的底部方向滑动,此时,使第二滑块带动锁定齿块逐渐远离齿接盘,从而实现齿接盘的解锁工作,直至第一滑块滑动至第一空腔内的最底部位置时,使第一滑块带动导电块完全插入供电槽内,同时,由第一滑块带动斜面凹槽滑动至第二空腔左侧末端相对位置,此时,使开合滑块受到顶压弹簧顶压力带动斜面凸部完全插入斜面凹槽内,同时,使开启孔最大程度远离进水孔,进而实现自动控制进水孔的关闭工作,然后通过控制混合进料管进料,接着通过第一电机带动第一转轴转动,同时,由第一转轴上的第一锥轮带动第二锥轮和第二转轴转动,进而由第二转轴带动搅拌叶转动实现自动控制高效混料搅拌工作,然后通过加热装置的开启,进一步提高混料搅拌效率。
