专利号: 2018102356305
申请人: 廖俊
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

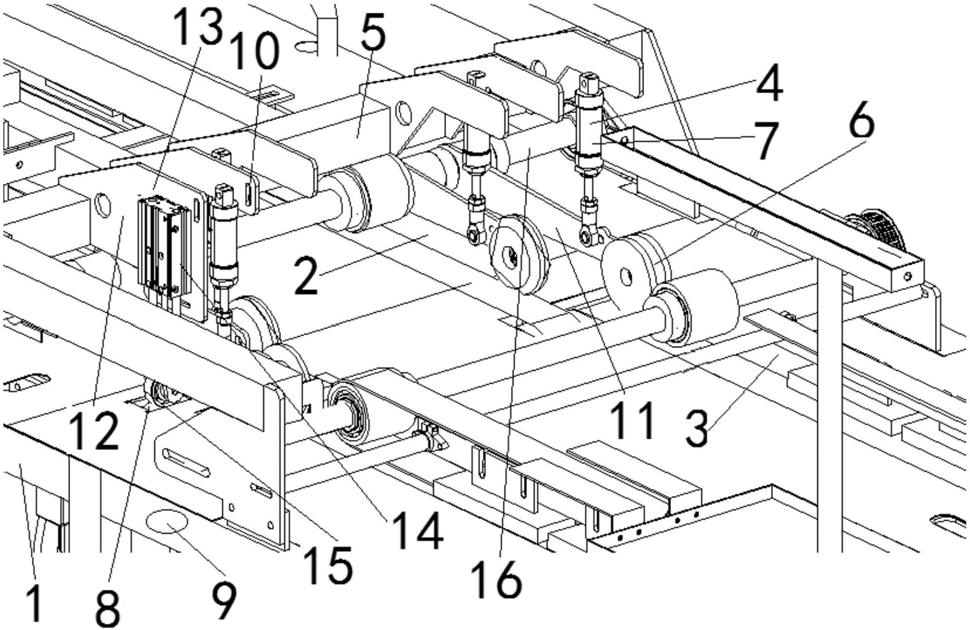

1.一种包装袋翻折加工检测方法,包装袋翻折加工检测装置包括装置框架,装置框架包括装置进料端和装置出料端,装置进料端设置进料输送带,装置出料端设置出料输送带,出料输送带上方设置出料滚轮组件,出料滚轮组件安装在装置框架上的安装支架上,出料滚轮组件与能够控制出料滚轮组件的出料滚轮本体升降的出料伸缩气缸连接,出料伸缩气缸与安装支架连接,装置框架上还设置退料输送轮,退料输送轮与退料驱动电机连接,退料驱动电机与控制部件连接,出料滚轮本体与退料输送轮垂直布置,出料伸缩气缸与控制部件连接,安装支架上设置感应传感器,感应传感器与控制部件连接;

其特征在于:所述的包装袋翻折加工检测方法的检测步骤为:1)包装袋翻折加工设备的进料输送带(2)从装置进料端向装置出料端输送包装袋,使得包装袋输送到出料输送带(3);2)包装袋开口部翻折处理合格时,包装袋翻折部不会位于感应传感器(10)下方,感应传感器(10)不会照射在包装袋上,感应传感器(10)不会向控制部件反馈信号,控制部件(9)控制出料滚轮组件(4)的出料伸缩气缸(7)伸出,出料滚轮本体(6)贴合在出料输送带(3)上,将合格包装袋从装置出料端输送到包装袋收集盒内;3)包装袋开口部翻折处理不合格时,包装袋翻折部会位于感应传感器(10)下方,感应传感器(10)照射在包装袋上,感应传感器(10)向控制部件反馈信号,控制部件(9)控制退料滚轮组件(12)的退料伸缩气缸(14)伸出,退料滚轮本体(15)贴合在退料输送轮(8)上,将不合格包装袋从装置出料端侧面输送到不合格包装袋回收盒内;4)重复上述步骤,批量完成包装袋产成品检测;

感应传感器(10)照射在包装袋上,感应传感器(10)向控制部件反馈信号时,控制部件(9)控制出料输送带(3)停止工作,同时控制退料伸缩气缸(14)伸出,在退料滚轮组件(12)和退料输送轮(8)将不合格包装袋从装置出料端侧面输送到不合格包装袋回收盒内后,控制部件(9)控制出料输送带(3)重新工作;

所述的控制部件(9)控制退料伸缩气缸(14)伸出4s-10s后,控制部件(9)控制出料输送带(3)重新工作,控制部件(9)控制退料伸缩气缸(14)伸出4s-10s后,控制部件(9)控制退料伸缩气缸(14)收缩到伸出前的初始位置。
