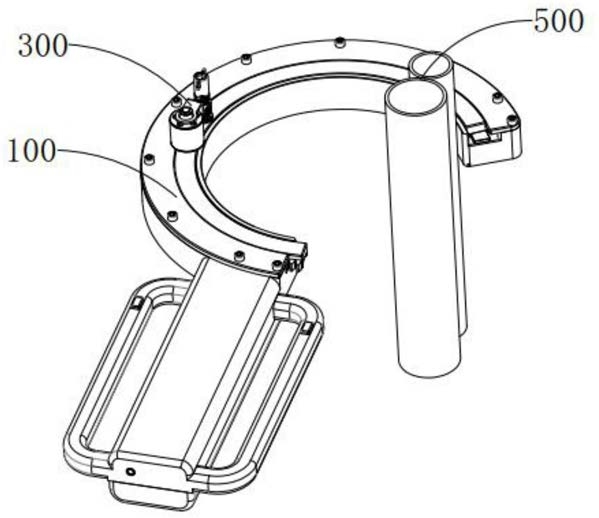

1.应用于物流运输件的手握分控式扎捆设备，其特征在于：其包括用于套接物流运输件的套接装置、用于对完成套接的物流运输件进行包装扎捆的扎捆装置以及用于驱动扎捆装置对物流运输件进行包装扎捆的动力装置，所述的扎捆装置设置于套接装置的外部，所述的动力装置设置于套接装置的内部并且动力输出端延伸至套接装置的外部与扎捆装置的动力输入端连接，所述的套接装置包括手持部以及套接部，手持部用于用户的握持、套接部用于套接物流运输件，手持部与套接部固接为一体并且扎捆装置转动设置于套接部上，所述的手持部包括手柄本体，手柄本体由上下对称布置的矩形盖体组合而成，上下对称布置的矩形盖体设置成卡合式密闭配合，位于上侧矩形盖体的上表面设置有开关并且开关用于控制动力装置对扎捆装置的驱动进程，所述的套接部包括设置成中空结构的套环，套环沿周向设置有用于套接物流运输件的缺口H，套环沿径向的外部与手柄本体沿长度方向的一端固定连接并且连接处靠近缺口H，套环上端面同轴设置有覆盖整个套环的圆弧形凹槽，扎捆装置转动设置于凹槽上，所述手柄本体的外部左右对称布置有手柄，手柄包括位于手柄本体左侧的手柄一以及位于手柄本体右侧的手柄二，所述开关包括开关一以及开关二，开关一设置于手柄一上、开关二设置于手柄二上，并且开关一与开关二能够独立控制动力装置的启动与关闭。

2.根据权利要求1所述的应用于物流运输件的手握分控式扎捆设备，其特征在于：所述的扎捆装置包括滑动构件以及设置于滑动构件上的胶卷构件，胶卷构件用于对物流运输件进行扎捆，滑动构件用于带动胶卷构件围绕物流运输件转动，所述的滑动构件包括与圆弧形凹槽相匹配的圆弧形齿条并且齿条的齿面朝外布置，齿条下端面设置有覆盖整个齿条的滑槽，所述的滑动构件还包括设置于凹槽槽底的滑轨，滑槽与滑轨沿套环周向构成滑动导向配合，所述齿条的周长大于空缺处H所在圆弧面的周长，齿条与动力装置连接并且将动力装置供应的动力转化成自身围绕物流运输件进行转动的旋转力，所述的胶卷构件设置于齿条上端面沿周向的中部位置，滑动构件的转动将带动胶卷构件的同步转动，所述的胶卷构件包括竖直设置于齿条上端面的立柱，立柱上同轴套设有胶卷并且胶卷可绕着立柱的轴向转动设置。

3.根据权利要求1所述的应用于物流运输件的手握分控式扎捆设备，其特征在于：所述的动力装置主要包括用于输出动力的第一动力输出部件、第二动力输出部件和用于接受旋转力并且将旋转力传递至第一动力输出部件、第二动力输出部件的动力输入部件。

4.根据权利要求3所述的应用于物流运输件的手握分控式扎捆设备，其特征在于：第一动力输出部件、第二动力输出部件以及动力输入部件均为可绕各自轴线做旋转运动的部件，第一动力输出部件设置于套环与手柄本体的连接端内，第二动力输出部件设置于套环的另一端，动力输入部件设置于手柄本体内，第一动力输出部件与第二动力输出部件的中心轴线相互平行并且均垂直于动力输入部件的中心轴线，第一动力输出部件与第二动力输出部件的中心轴线均垂直于套环的中心轴线，动力输入部件的中心轴线与手柄本体的长度方向平行，第一动力输出部件与第二动力输出部件转动共同驱动滑动构件绕着套环的周向做旋转运动，齿条圆周方向上的周长大于第一动力输出部件、第二动力输出部件之间在圆周方向上间隔的长度，所述的动力装置还包括设置于手柄本体内的动力构件、设置于套环与手柄本体连接处的第一传动部件以及设置于套环内部的第二传动部件，第一传动部件的输入端与动力输入部件连接，第一传动部件的输出端与第一动力输出部件连接，所述的动力构件包括设置于手柄本体内靠近套环一端的驱动电机、设置于手柄本体内背离套环一端的电源以及设置于驱动电机电源之间的控制电板，电源与控制电板之间为电连接，控制电板与驱动电机之间为电连接，控制电板与开关一以及开关二之间均为电连接，驱动电机的主轴沿手柄本体的长度方向布置并且驱动电机的输出端与动力输入部件连接，动力输入部件通过第一传动部件将驱动电机产生的旋转力传递至第一动力输出部件，第一动力输出部件通过第二传动部件将动力传递至第二动力输出部件，所述的动力输入部件为斜齿轮一，斜齿轮一固定设置于驱动电机的主轴上，第一传动部件为齿轮传动部件，第一传动部件转动设置于动力输入部件与第一动力输出部件之间，第一传动部件为齿轮传动部件，所述的齿轮传动部件包括与斜齿轮一啮合的斜齿轮二、与斜齿轮二同轴设置并且同步转动的第一齿轮，第一动力输出部件包括上下同轴布置并且同步转动的第二齿轮以及第三齿轮，第二齿轮位于第三齿轮的下方，第二齿轮与第一齿轮啮合并且将动力由第一传动部件传递至第二传动部件，第三齿轮与齿条啮合并且用于将第一传动部件传递的动力传递至滑动构件并且驱动滑动构件绕着套环的周向做旋转运动，第二传动部件为齿轮带轮混合同步传动机构，所述的第二传动部件包括与第二齿轮啮合的第四齿轮、与第四齿轮同轴布置并且同步转动的主动带轮、与第二动力输出部件连接的第五齿轮、与第五齿轮同轴布置的并且同步转动的从动带轮，主动带轮、从动带轮分别位于第四齿轮、第五齿轮下方，主动带轮与从动带轮之间设置有用于传递动力的皮带，所述的第二传动部件还包括沿套环的周向布置于主动带轮与从动带轮之间的若干过渡导轮，皮带依次绕过主动带轮、若干过渡导轮、从动带轮、若干过渡导轮，最后绕至主动带轮构成闭合循环回路，第二动力输出部件包括上下同轴布置并且同步转动的第六齿轮以及第七齿轮，第六齿轮位于第七齿轮的下方，第七齿轮与齿条啮合并且第六齿轮与第五齿轮啮合，第七齿轮用于将第二传动部件传递的动力传递至滑动构件并且驱动滑动构件绕着套环的周向做旋转运动，所述的动力装置还包括转动设置于套环内部并且位于第三齿轮与第七齿轮沿套环周向中间位置的过渡齿轮，过渡齿轮与齿条相啮合。
