专利号: 2018102422241
申请人: 赣州鹏潺科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

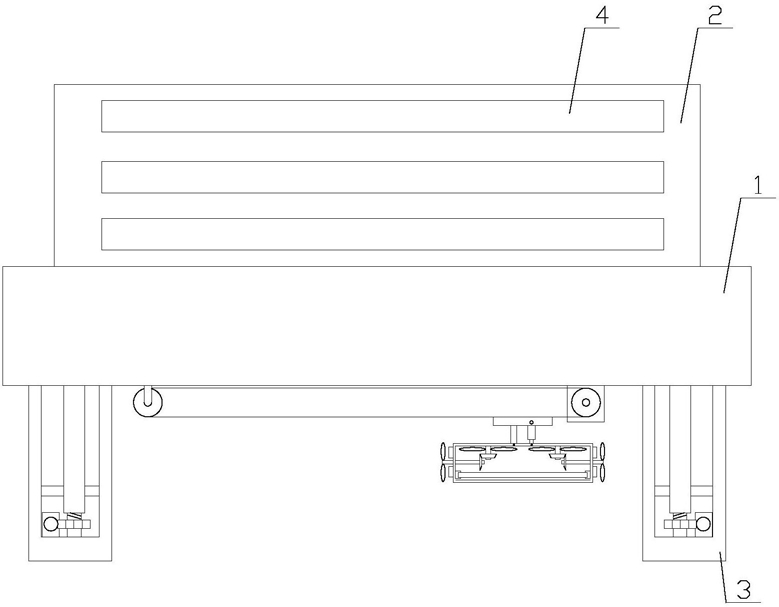

1.一种便于休息的具有防汛及驱蚊功能的LED照明设备,包括凳面、靠背和凳脚,其特征在于,还包括照明机构、防汛机构和驱蚊机构,所述照明机构包括若干照明灯,各照明灯均匀设置在靠背内,所述凳脚的顶面设有凹槽,所述防汛机构设置在凹槽内,所述防汛机构与凳面传动连接,所述驱蚊机构设置在凳面的底面上;

所述防汛机构包括第一电机、蜗杆、蜗轮、丝杆和套筒,所述第一电机与蜗杆传动连接,所述丝杆竖向设置,所述丝杆的底端通过第三轴承与凹槽的槽底连接,所述丝杆的顶端位于套筒内,所述套筒的内壁设有内螺纹,所述丝杆与套筒螺纹连接,所述蜗轮套设在丝杆上,所述蜗杆与蜗轮啮合,所述套筒的外周设有限位块,所述限位块有若干个,各限位块沿着套筒的外壁周向均匀设置,所述凹槽的槽壁上竖向设有若干限位槽,各限位块分别位于各限位槽内,各限位块分别与各限位槽匹配且滑动连接,所述套筒的顶端与凳面固定连接,所述凳面与凳脚抵靠;

所述驱蚊机构包括移动组件和驱蚊组件,所述驱蚊组件设置在移动组件的下方,所述移动组件与驱蚊组件传动连接;

所述移动组件包括第二电机、主动轮、皮带和从动轮,所述第二电机与主动轮传动连接,所述主动轮通过皮带与从动轮传动连接,所述皮带水平设置,所述驱蚊组件设置在皮带的下方;

所述驱蚊组件包括驱蚊室、第一驱蚊片和两个挥发单元,所述第一驱蚊片水平设置在驱蚊室内的底部,两个挥发单元分别设置在驱蚊室的两侧,两个挥发单元均位于驱蚊片的上方,两个挥发单元关于驱蚊室对称设置,所述驱蚊室的底面设有若干通风孔;

所述挥发单元包括桨叶、第一转轴、第一锥齿轮、第二锥齿轮、第二转轴和风扇,所述第一转轴水平设置,所述第一转轴穿过驱蚊室的一侧,所述第一转轴通过第一轴承与驱蚊室连接,所述桨叶设置在第一转轴的位于驱蚊室外的一端,所述桨叶与第一转轴传动连接,所述第一锥齿轮套设在第一转轴的位于驱蚊室内的一端,所述第二转轴竖向设置在驱蚊室内,所述第二转轴的顶端通过第二轴承与驱蚊室的顶面连接,所述第二锥齿轮套设在第二转轴的底端,所述风扇设置在第二转轴上,所述第二转轴与风扇传动连接,所述第一锥齿轮与第二锥齿轮啮合。

2.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述驱蚊室和皮带之间设有调节组件,所述调节组件包括支撑块、支杆和气缸,所述支撑块与皮带的底面固定连接,所述支杆竖向设置在支撑块的下方,所述支杆的顶端与支撑块固定连接,所述支杆的底端与驱蚊室铰接,所述气缸竖向朝下设置在支撑块的下方,所述气缸位于支杆的一侧,所述气缸的顶端与支撑块铰接,所述气缸的气杆与驱蚊室铰接。

3.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述驱蚊室内的两侧均设有一个滑槽,所述第一驱蚊片的两侧分别位于两个滑槽内,所述第一驱蚊片与滑槽匹配。

4.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述驱蚊室外的两侧分别设有若干第二驱蚊片。

5.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述限位槽为燕尾槽。

6.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述照明灯为LED灯。

7.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述丝杆的表面涂有防腐镀锌层。

8.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述桨叶的制作材料为不锈钢。

9.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述第一电机和第二电机均为伺服电机。

10.如权利要求1所述的便于休息的具有防汛及驱蚊功能的LED照明设备,其特征在于,所述靠背上设有光伏板。
