专利号: 2018102424891
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

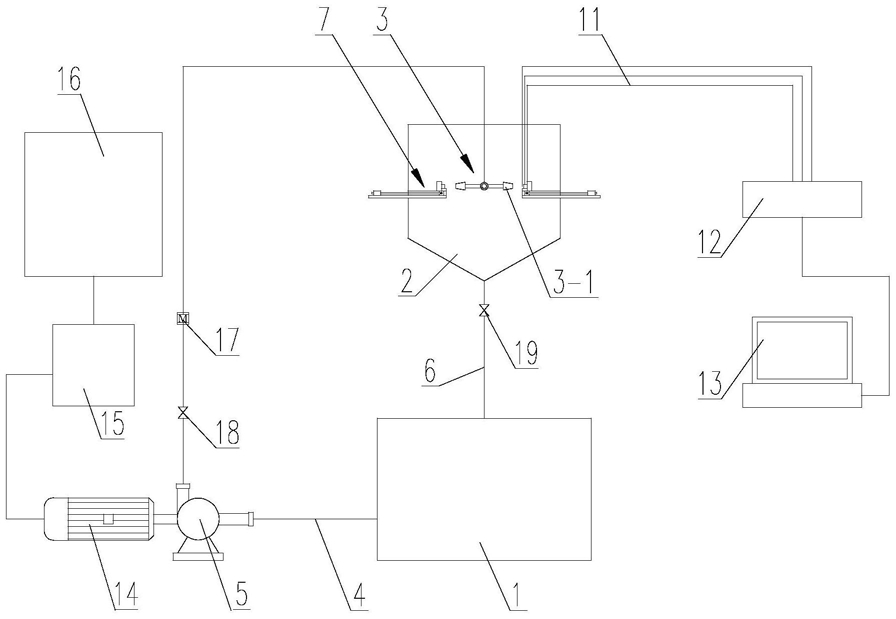

1.一种射流式冲刷腐蚀试验装置,其特征在于:包括浆料罐(1)、位于浆料罐(1)上方的冲刷室(2)及位于冲刷室(2)内的喷射组件(3),所述喷射组件(3)包括多个相互固定且沿圆周分布的喷嘴(3-1),所述浆料罐(1)的出口通过进料管(4)与喷射组件(3)连通,所述喷嘴(3-1)均与进料管(4)连通,所述进料管(4)上设置有循环泵(5),所述冲刷室(2)的底部通过出料管(6)与浆料罐(1)的进口连通,所述冲刷室(2)内设置有多个试样夹持机构(7),所述试样夹持机构(7)与喷嘴(3-1)的数量一致且一一对应;

所述试样夹持机构(7)包括固定板(7-1)、用于固定试样(10)的试样台(7-2)、攻角调节组件及冲刷距离调节组件,所述试样台(7-2)设置在固定板(7-1)上,所述攻角调节组件用于调节试样台(7-2)相对固定板(7-1)转动,所述冲刷距离调节组件用于调节试样台(7-2)相对喷嘴(3-1)靠拢或远离;

多个所述试样夹持机构(7)中一者的试样台(7-2)上固定有参比电极(8)和辅助电极(9),所述参比电极(8)、辅助电极(9)及辅助电极(9)所在的试样台(7-2)上的试样(10)均通过导线(11)与电化学工作站(12)相连,电化学工作站(12)与计算机(13)相连。

2.根据权利要求1所述的射流式冲刷腐蚀试验装置,其特征在于:所述试样台(7-2)上开设有用于固定试样(10)的试样槽,所述试样槽的槽底安装有弹簧(7-3),所述试样台(7-

2)上设有用于和试样(10)螺纹连接的试样固定螺钉(7-4)。

3.根据权利要求2所述的射流式冲刷腐蚀试验装置,其特征在于:所述试样台(7-2)上开设有参比电极安装孔(7-21)和辅助电极安装孔(7-22),所述参比电极安装孔(7-21)和辅助电极安装孔(7-22)分别位于试样槽的两侧。

4.根据权利要求1所述的射流式冲刷腐蚀试验装置,其特征在于:所述冲刷距离调节组件包括滑架(7-5)、连杆(7-6)及具有滑孔的固定台(7-7),所述固定板(7-1)的一端位于冲刷室(2)内,另一端位于冲刷室(2)外,所述滑架(7-5)和固定台(7-7)均固定在固定板(7-1)上,所述滑架(7-5)位于冲刷室(2)内,所述固定台(7-7)位于冲刷室(2)外,所述滑架(7-5)上开设有滑槽(7-51),所述滑槽(7-51)内滑动设置有与其相匹配的滑块(7-8),所述试样台(7-2)通过攻角调节组件固定在滑块(7-8)上,所述连杆(7-6)的一端与滑块(7-8)固定连接,另一端穿过固定台(7-7)的滑孔,所述固定台(7-7)上螺纹连接有距离调节螺钉(7-9),所述距离调节螺钉(7-9)抵在连杆(7-6)上,所述滑架(7-5)上沿滑块(7-8)的滑动方向设置有直线刻度尺(7-10)。

5.根据权利要求4所述的射流式冲刷腐蚀试验装置,其特征在于:所述攻角调节组件包括攻角调节螺钉(7-11),所述试样台(7-2)的底部具有圆弧状凸起(7-23),所述圆弧状凸起(7-23)通过攻角调节螺钉(7-11)固定在滑块(7-8)上,所述圆弧状凸起(7-23)的周面上设置有圆周刻度尺(7-12),所述滑块(7-8)上固定有圆周刻度读数头(7-13)。

6.根据权利要求1所述的射流式冲刷腐蚀试验装置,其特征在于:所述喷嘴(3-1)包括中空的本体(3-11)、具有中心通孔的喷芯(3-12)及位于本体(3-11)前端的中空锥形部(3-

13),所述锥形部(3-13)的大端靠近本体(3-11),所述喷芯(3-12)设置在锥形部(3-13)内,所述锥形部(3-13)远离本体(3-11)的一端内壁具有用于限位喷芯(3-12)的限位凸起(3-

16),所述喷芯(3-12)远离本体(3-11)的一端端部抵在限位凸起(3-16)上。

7.根据权利要求6所述的射流式冲刷腐蚀试验装置,其特征在于:所述锥形部(3-13)由上半部(3-131)和下半部(3-132)拼合而成,所述锥形部(3-13)的下半部(3-132)与本体(3-

11)一体成型,所述上半部(3-131)通过紧固螺钉(3-17)固定在本体(3-11)上,所述锥形部(3-13)的上半部(3-131)与下半部(3-132)之间设置有密封垫(3-14),所述锥形部(3-13)的上半部(3-131)与本体(3-11)之间也设置有密封垫(3-14),所述锥形部(3-13)的小端周面上螺纹连接有锁紧螺母(3-15)。

8.根据权利要求1所述的射流式冲刷腐蚀试验装置,其特征在于:所述循环泵(5)通过电机(14)驱动,所述电机(14)信号连接有变频器(15),所述变频器(15)信号连接有控制柜(16)。

9.根据权利要求1所述的射流式冲刷腐蚀试验装置,其特征在于:所述进料管(4)上设置有电磁流量计(17)及第一截止阀(18),所述出料管(6)上设置有第二截止阀(19)。
