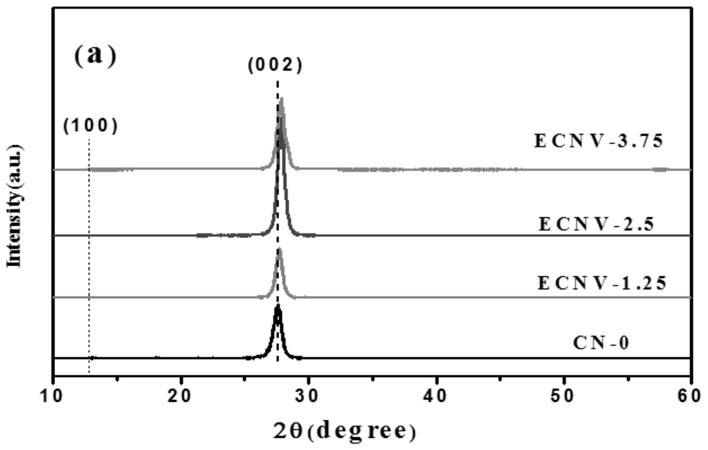

1.一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于：制备方法如下：

1)将硝酸滴加于石墨相氮化碳中，得混合液；

2)将混合液放于水热釜中，加热得到固体粉末；

3)将固体粉末在空气气氛中烘干得目标产物。

2.根据权利要求1所述的一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于，所述的大比表面积碳缺陷石墨相氮化碳光催化剂，比表面积为41-52m2/g，孔径为2-28nm。

3.根据权利要求1所述的一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于，步骤1)中，所述的石墨相氮化碳的制备方法为：将三聚氰胺置于坩埚内放入管式炉中，在氮气保护下，550℃焙烧4-6h。

4.根据权利要求1所述的一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于，步骤1)中，硝酸的用量为，每0.6g石墨相氮化碳加入硝酸1.2-4.0mL。

5.根据权利要求1所述的一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于，步骤1)具体为，将硝酸滴加于石墨相氮化碳中，于80℃水浴中，加热搅拌1-3h，得混合液。

6.根据权利要求1所述的一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于，步骤2)具体为，将混合液放于水热釜中，120-150℃水热反应10-12h，得固体粉末。

7.根据权利要求1所述的一种大比表面积碳缺陷石墨相氮化碳光催化剂，其特征在于，步骤3)具体为，将固体粉末在空气气氛中，于80-100℃下烘干10-12h，得目标产物。

8.权利要求1-7任一项所述的大比表面积碳缺陷石墨相氮化碳光催化剂在降解小分子有机物中的应用。

9.根据权利要求8所述的应用，其特征在于，所述的小分子有机物是异丙醇。

10.根据权利要求9所述的应用，其特征在于，方法如下，在可见光照射下，将大比表面积碳缺陷石墨相氮化碳光催化剂放在含有异丙醇气体的密闭空间中，进行吸附。
