专利号: 2018102466803
申请人: 新昌县寅聚科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

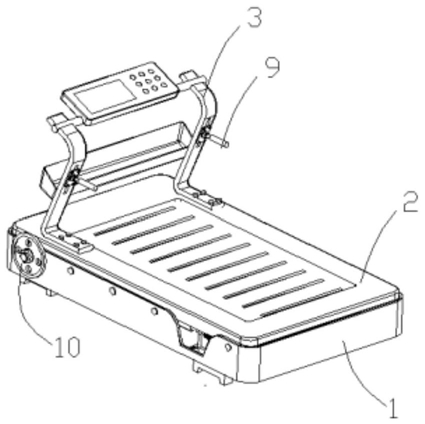

1.一种扭杆减震短跑运动训练器材,包括下底座(1),上盖板(2),其特征在于:在下底座(1)内设有阻力轴承载支架(5)及张紧轴承载支架(6),并在下底座(1)内设有传力带(4),传力带(4)的组成包括带体(41),带体(41)绕过阻力轴(42)和张紧轴(43),形成环形结构,阻力轴(42)和张紧轴(43)分别固定在阻力轴承载支架(5)和张紧轴承载支架(6)上,且阻力轴(42)的端头穿过阻力轴承载支架(5)处于下底座(1)外;在阻力轴(42)的端头挂设有负载盘(10);在下底座(1)内设有扭杆减震系统(7),扭杆减震系统(7)的组成包括扭杆支撑(71),每个扭杆减震系统(7)均设有两个对称的扭杆支撑(71),扭杆支撑(71)对称的设置在带体(41)的两侧,在两个对应的扭杆支撑(71)之间设有支撑滚柱(72),支撑滚柱(72)穿过带体(41)的环形区域,且支撑滚柱(72)能沿与扭杆支撑(71)的连接位置进行转动,扭杆支撑(71)通过金属扭杆(712)与设置在连接底座(711)上的扭杆连接端(7111)连接,连接底座(711)固定在下底座(1)上;在下底座(1)的前端顶部设有检测组件(3),在检测组件(3)上设有可调式扶手(9)。

2.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:所述的下底座(1)的组成包括下底座本体(11),在下底座本体(11)内部两侧分别设有阻力轴承载支架连接孔(111),扭杆减震系统连接孔(112)及张紧轴承载支架连接孔(113),在下底座本体(11)的底部设计有接地凸起(12);在下底座本体(11)的两侧设有挡板(13),在挡板(13)上设有避让孔一(131),避让孔二(132)和避让孔三(133)。

3.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:所述的检测组件(3)的组成包括左连接杆(311)和右连接杆(312),在左连接杆(311)和右连接杆(312)上分别设有左滑动槽(3111)和右滑动槽(3121),在左连接杆(311)和右连接杆(312)中部之间设有储物筐(32),在左连接杆(311)和右连接杆(312)的顶部之间设有检测器(33)。

4.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:在所述的带体(41)内侧设有配合尺带结构,阻力轴(42)和张紧轴(43)为对应的齿轮轴结构,防止打滑情况的发生;在阻力轴(42)的一侧设有驱动齿轮(421),驱动齿轮(421)与阻力轴(42)通过花键配合、其外端通过螺母(422)进行锁紧固定。

5.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:阻力轴承载支架(5)的组成包括阻力轴承载支架上体(51),在阻力轴承载支架上体(51)的下方连接有阻力轴承载支架下体(52),阻力轴承载支架下体(52)通过螺栓连接固定于阻力轴承载支架连接孔(111)实现与下底座本体(11)的固连。

6.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:张紧轴承载支架(6)的组成包括张紧轴承载支架上体(62),在张紧轴承载支架上体(62)上设有配合孔(621);在张紧轴承载支架上体(62)的下方设计有滑动座(61),在滑动座(61)的两侧设有滑动凸起(611);在张紧轴承载支架上体(62)的前侧设有螺纹调节杆(622),螺纹调节杆(622)的前侧设计有滑动轴杆(623),在螺纹调节杆(622)上安装有调节螺母(63),在滑动轴杆(623)上设有缓冲弹簧(64),滑动轴杆(623)的前端连接滑动基座(8),滑动基座(8)固定在下底座(1)上;滑动基座(8)的组成包括基座本体(81),在基座本体(81)内部两侧设置有滑动槽(811),滑动座(61)两侧的滑动凸起(611)落入滑动槽(811)中,在基座本体(81)上设有前支撑体(82),在前支撑体(82)上设有滑动轴孔(821),滑动轴孔(821)与滑动轴杆(623)配合。

7.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:可调式扶手(9)的组成包括扶手体一(91),在扶手体一(91)上设有滑动体(911)和扶手体(912),在扶手体(912)上覆盖有橡胶;在滑动体(911)内设有螺纹孔,扶手体二(92)的中部通过螺栓与扶手体一(91)连接,滑动体(911)能在左滑动槽(3111)和右滑动槽(3121)内滑动,通过拧紧扶手体二(92)上的螺栓进行固定连接,当紧固力不足时可以对扶手体一(91)上的螺栓进行拧紧,实现对左连接杆(311)和右连接杆(312)的压紧。

8.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:扭杆支撑(71)的组成包括上体(714),上体(714)的横截面为L形结构,上体(714)底部末端设有上体连接件(713),上体(714)通过上体连接件(713)与金属扭杆(712)连接,在上体(714)的上部内侧设有轴承(715),轴承(715)用于安装支撑滚柱(72);扭杆连接端(7111)与金属扭杆(712)相连接,在上体连接件(713)上设有上体连接端(7131),上体连接端(7131)上设有槽型结构与上体(714)插接后通过螺栓进行拧紧,扭杆连接端(7132)与金属扭杆(712)配合,在扭杆连接端(7132)的外侧开有预紧槽,通过螺栓拧紧的方式使得扭杆连接端(7132)与金属扭杆(712)压紧连接;在上体(714)上设有两个支承轴(7141),支承轴(7141)上安装有轴承(715),安装状态下,轴承(715)套在支承轴(7141)上通过固定螺母(7142)进行固定;使用状态下轴承(715)放置于与支撑滚柱(72)的侧部,支撑滚柱(72)侧部设计有与轴承(715)配合的开口空间;使得支撑滚柱(72)可以在轴承(715)上旋转,支撑滚柱(72)上侧与传力带(4)上面接触,支撑滚柱(72)下侧与传力带(4)下面非接触;当人体踩踏传力带(4)后将震动传导至支撑滚柱(72),支撑滚柱(72)将震动传导至金属扭杆(712),金属扭杆(712)绕自身轴线旋转,实现运动缓冲,对运动人体进行防护。

9.根据权利要求4所述的扭杆减震短跑运动训练器材,其特征在于:在带体(41)内部设计有配合尺带结构,阻力轴(42)和张紧轴(43)为齿轮轴结构,防止打滑情况的发生。
