专利号: 2018102474227
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种钢结构抗倒塌节点,其特征在于,包括波纹连接件(3)、主体结构(1)以及固定于主体结构(1)上的杆件(2),波纹连接件(3)的中部为波纹结构(4),波纹连接件(3)的一端固定于杆件(2)上,波纹连接件(3)的另一端固定于主体结构(1)上;

当所述主体结构(1)为H型钢柱,所述杆件(2)为H型钢梁时,其中,H型钢梁的端面固定于H型钢柱的翼缘上,所述波纹连接件(3)包括第一波纹盖板及第二波纹盖板,其中,所述第一波纹盖板的中部及第二波纹盖板的中部均为波纹结构(4),第一波纹盖板一端的侧面通过第一螺栓固定于H型钢梁的上翼缘上,第一波纹盖板另一端的侧面向上弯折后通过第二螺栓固定于H型钢柱的翼缘上;第二波纹盖板一端的侧面通过第三螺栓固定于H型钢梁的下翼缘上,第二波纹盖板另一端的侧面向下弯曲后通过第四螺栓固定于H型钢柱的翼缘上;

当主体结构(1)为H型钢柱,所述杆件(2)为H型钢梁时,其中,H型钢梁的端面固定于H型钢柱的翼缘上,所述波纹连接件(3)包括第一波纹盖板及第二波纹盖板,所述第一波纹盖板的中部及第二波纹盖板的中部均为波纹结构(4),其中,第一波纹盖板一端的侧面设置有若干第一凹槽,通过焊接于第一凹槽内的焊缝将第一波纹盖板与H型钢梁的上翼缘相焊接,第一波纹盖板的另一端焊接于H型钢柱的翼缘上;第二波纹盖板一端的侧面设置有若干第二凹槽,通过焊接于第二凹槽内的焊缝将第二波纹盖板与H型钢梁的下翼缘相焊接,第二波纹盖板的另一端焊接于H型钢柱的翼缘上;

波纹连接件(3)中部的波纹结构(4)的横截面呈周期变化,其中,每个周期均由四个弧心角为θ、半径为R的圆弧依次拼接而成,其中,θ及R满足以下条件:δf=FRsinθ/EA    (2)

α=δk/δf=12(θ-0.75sin2θ+0.5θcos2θ)(R/t)2/sinθ>10    (3)εfRsinθ

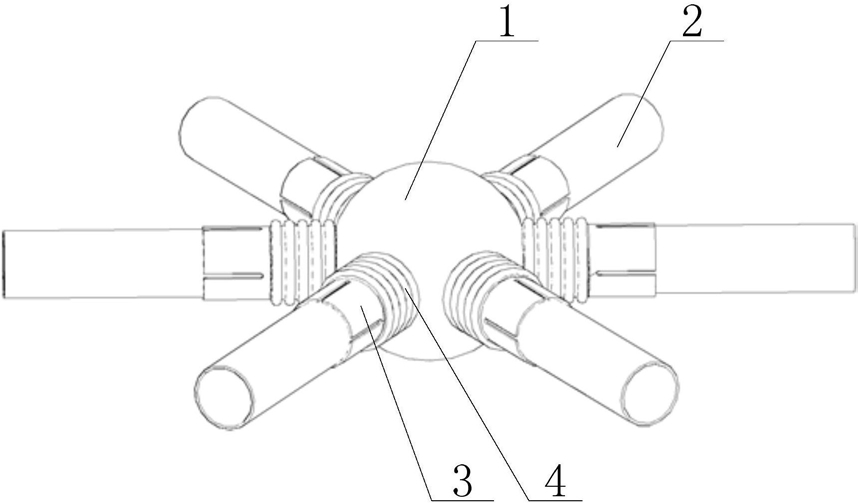

当主体结构(1)为中心球体,杆件(2)为钢管时,波纹连接件(3)为管状结构,波纹连接件(3)套接于钢管的外壁上,且波纹连接件(3)一端的壁面上开设有若干第一凹槽,通过焊接于第一凹槽内的焊缝将波纹连接件(3)焊接于钢管的外壁上,波纹连接件(3)的另一端焊接于中心球体上;

当主体结构(1)为中心球体,杆件(2)为钢管时,波纹连接件(3)为管状结构,波纹连接件(3)套接于钢管内,且波纹连接件(3)一端的壁面上开设有若干第一凹槽,通过焊接于第一凹槽内的焊缝将波纹连接件(3)焊接于钢管的内壁上,波纹连接件(3)的另一端焊接于中心球体上。
