专利号: 2018102474439
申请人: 宁波希奇服饰有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

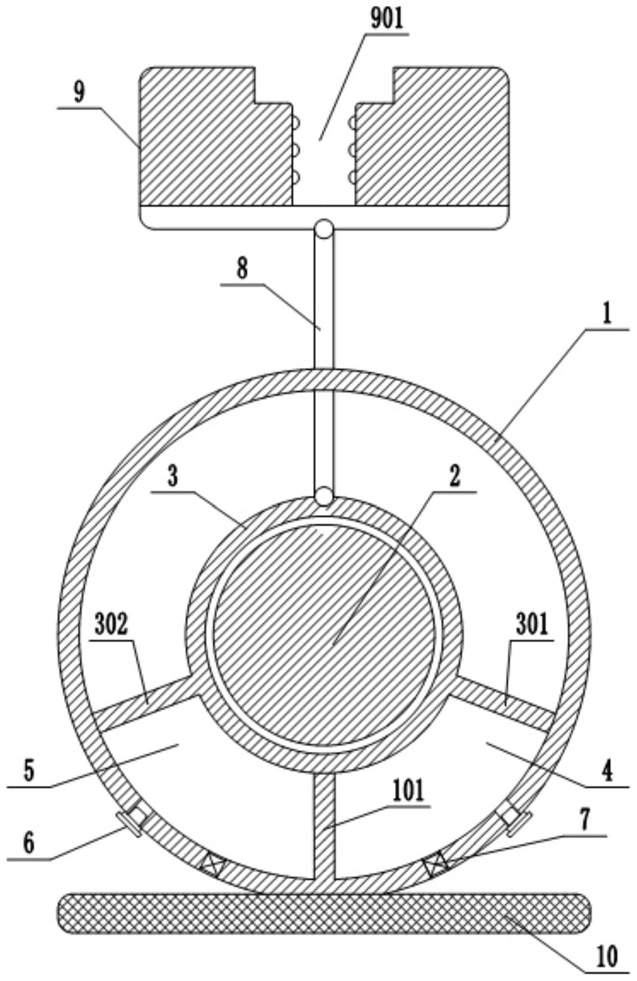

1.一种纺织机械的缓冲装置,其特征在于:包括圆柱状且为中空结构的支撑缸体,所述支撑缸体内沿支撑缸体轴线设有支撑轴,所述支撑轴外表面同轴转动连接有滚筒;所述支撑缸体下端的内壁设有竖直的阻隔板,所述阻隔板的端部滑动连接在滚筒的外表面上;所述滚筒外表面向着支撑缸体内表面方向延伸设有第一按压板和第二按压板,所述第一按压板和第二按压板对称设置在阻隔板的两侧,所述第一按压板和第二按压板的端部均滑动连接在支撑缸体的内壁上;第一按压板和阻隔板之间形成第一压缩腔,第二按压板与阻隔板之间形成第二压缩腔;所述第一压缩腔和第二压缩腔均设有进油孔和出油孔,所述进油孔处设有进油嘴,所述出油孔处设安全阀;所述滚筒外表面与阻隔板端部径向相对的位置铰接有支撑杆,支撑杆远离滚筒的一端铰接有水平放置的固定块,固定块设有用于放置纺织机械支脚的放置凹槽;所述支撑缸体沿着圆周设有用于支撑杆移动的条形开口。

2.根据权利要求1所述的纺织机械的缓冲装置,其特征在于:所述放置凹槽表面设有具有弹性的第一凸起。

3.根据权利要求1所述的纺织机械的缓冲装置,其特征在于:所述第一按压板和第二按压板的端部均设有第一密封槽,第一密封槽内设有柔性的第一密封垫圈。

4.根据权利要求1所述的纺织机械的缓冲装置,其特征在于:所述阻隔板的端部设有第二密封槽,第二密封槽内设有柔性的第二密封垫圈。

5.根据权利要求1所述的纺织机械的缓冲装置,其特征在于:所述支撑缸体底部固定连接有弹性块。

6.根据权利要求5所述的纺织机械的缓冲装置,其特征在于:所述弹性块下端设有若干第二凸起。
