专利号: 2018102474458
申请人: 遵义锦鸿富科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

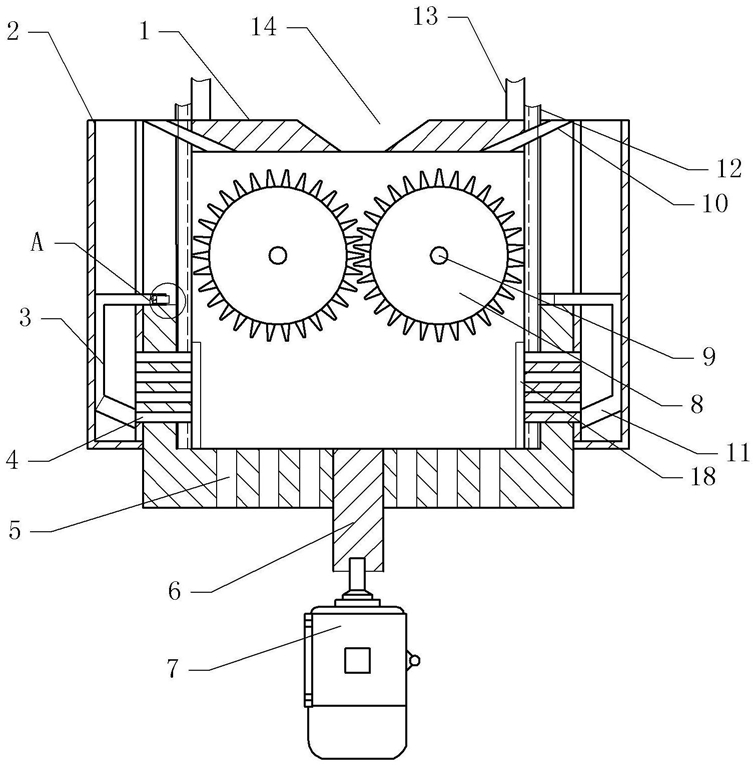

1.一种超细塑料磨粉机,其特征在于,包括机架、第一桶和套设在第一桶外侧的第二桶,第二桶固定在第一桶上且与机架转动连接;

所述第一桶内设有两个研磨组,研磨组包括第一电机和固定在第一电机输出轴上的齿轮,两个研磨组的齿轮相互啮合,两个研磨组的第一电机转动方向相反,第一桶侧壁滑动连接有两根齿条,齿条分别与对应的齿轮啮合,齿条上还设有铁片;

第一桶下部侧壁设有第一电磁铁和若干筛孔,所述第一电磁铁通电时与铁片吸引向上滑动到筛孔上方,第一桶下方设有固定在机架上的第二电机,第一桶与第二电机的输出轴通过转轴固定连接,第一桶底部还设有出料孔;

所述第二桶内设有送料板和支撑轴,所述支撑轴的下端与送料板固定连接,支撑轴的上端滑动连接有第二电磁铁,支撑轴与第一桶和第二桶均滑动连接,所述第二电磁铁设有与支撑轴相抵的弹簧,第二电磁铁通电时与铁片吸引,所述送料板朝向第一桶底部向下倾斜,在离心力的作用下未达标的粉末会通过筛孔进入到第二桶内,进入到第二桶内的未达标粉末会在重力的作用下放置在送料板上,第一桶的顶部设有朝向第一桶底部倾斜的送料口,送料板与送料口配合送料,第一电磁阀在未通电状态下能够将筛孔封闭,所述第一桶下方设有收集箱,收集箱通过送料孔与第一桶连通,达标的粉末会通过送料孔进入到收集箱内。

2.根据权利要求1所述的超细塑料磨粉机,其特征在于,所述第一桶的顶部设有用于支撑齿条的支撑杆,齿条与支撑杆滑动连接。

3.根据权利要求2所述的超细塑料磨粉机,其特征在于,所述齿轮的轮齿表面设有摩擦层。
