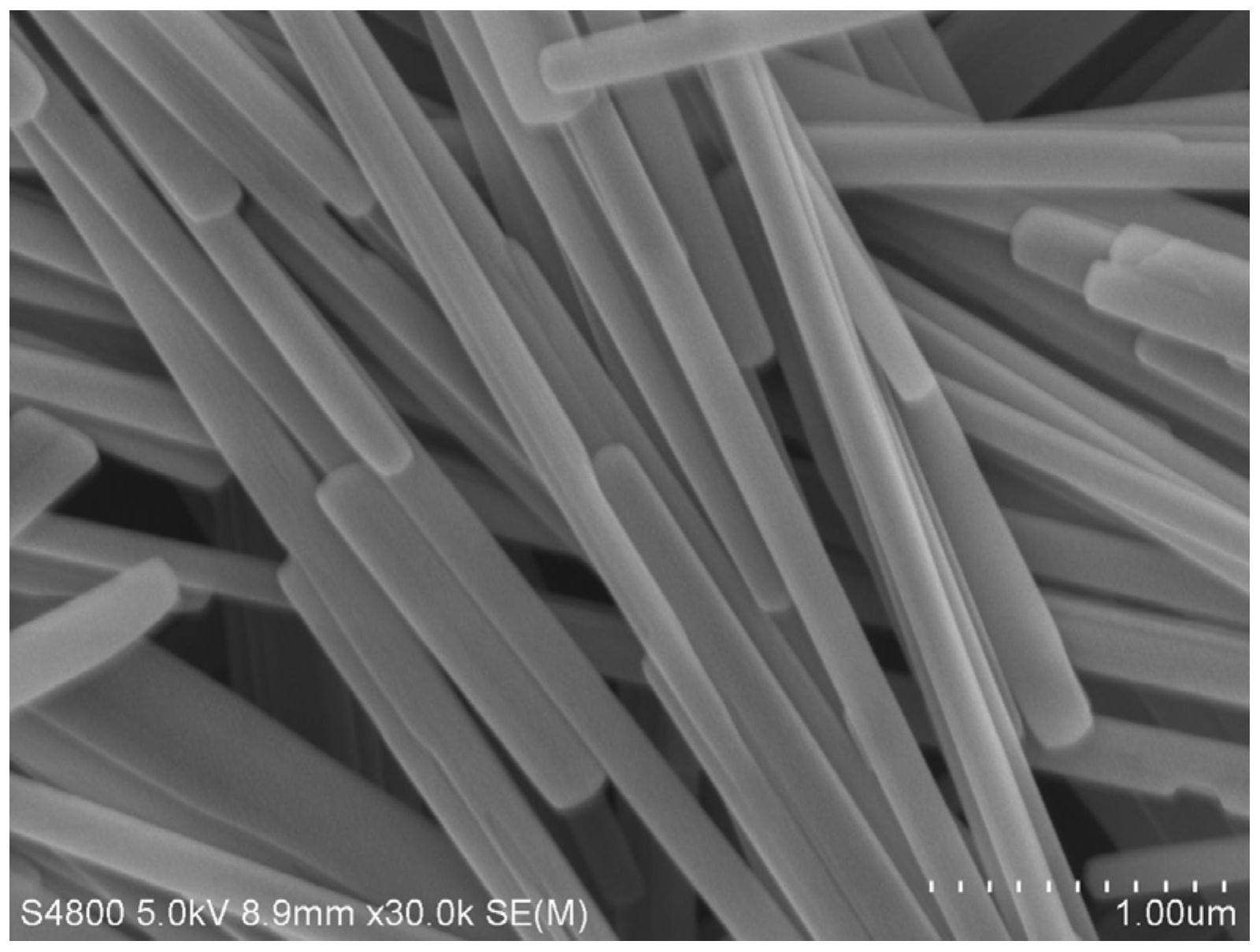

1.一种三氧化钼@二硫化钼核壳异质结构的纳米复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：S1：将钼酸钠溶解于二次蒸馏水中并加入盐酸，得混合溶液，将混合溶液转移至高温反应釜中，水热反应，结束后，自然冷却至室温，之后，通过离心，收集产物，洗涤、真空干燥，即可得纳米带状的三氧化钼前驱体；

S2：将步骤S1合成的纳米带状三氧化钼加入到二次蒸馏水中搅拌至溶液均匀，再加入盐酸和硫脲，搅拌，再将所得溶液转移至高温反应釜中，水热反应，结束后，自然冷却至室温，之后，通过离心，收集产物，洗涤、真空干燥，得三维多孔片状的三氧化钼@二硫化钼核壳异质结构的纳米复合材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤S1中所述水热反应是指180℃水热反应12h。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤S1中钼酸钠和盐酸溶液中HCl的摩尔比为1:2-3。

4.根据权利要求1-3任一项所述的制备方法，其特征在于，步骤S1中钼酸钠在混合溶液中的浓度≥0.2mol L-1，HCl在混合溶液中的浓度0.4-0.6mol L-1，所用二次蒸馏水的体积≥70mL。

5.根据权利要求1所述的制备方法，其特征在于，步骤S2中所述水热反应是指180℃-

200℃水热反应24h。

6.根据权利要求1或5所述的制备方法，其特征在于，步骤S2中三氧化钼、硫脲和盐酸中HCl的摩尔比1:2-4:10。

7.根据权利要求1或5所述的制备方法，其特征在于，步骤S2三氧化钼在混合溶液中的浓度≥0.04mol L-1，硫脲在混合溶液中的的浓度为0.08mol L-1-0.16mol L-1，HCl在混合溶液中的的浓度≥0.4mol L-1，二次蒸馏水的体积≥70mL。

8.一种权利要求1-8任一项所制备的三氧化钼@二硫化钼核壳异质结构的纳米复合材料。

9.一种权利要求8所述的三氧化钼@二硫化钼核壳异质结构的纳米复合材料在锂离子电池方面的应用。

10.根据权利要求9所述的应用，其特征在于，所述三氧化钼@二硫化钼核壳异质结构的纳米复合材料作为负极材料应用于锂离子电池。
