专利号: 2018102536755
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种LTE系统小区搜索方法,其特征在于:该方法包括以下步骤:S1:对接收信号进行归一化处理;

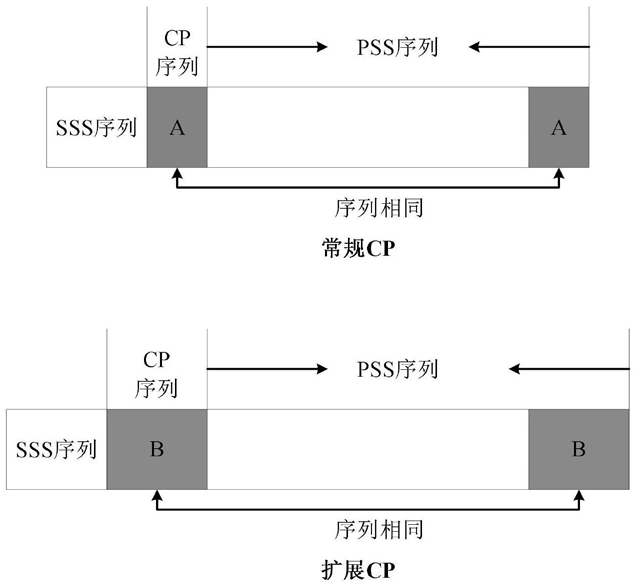

S2:利用常规循环前缀CP和扩展CP不同长度,在接收信号的起始位置分别选取常规循环前缀CP和扩展CP长度的数据,以一个OFDM符号数据的长度N为滑动窗,使得一个OFDM符号前和后具有CP长度的序列进行互相关运算得到SA和SB,归一化能力均值MA和MB;

S3:判断CP类型:若MA>MB,则为常规CP;若MA<MB,则为扩展CP;

S4:粗略计算主同步信号PSS和辅同步信号SSS位置:根据得到的SA或SB的第一个峰值位置处 将序列在去除CP长度条件下,按照一个正交频分复用符号OFDM的长度进行分段,以每段序列的最前端和最后端为起始点分别做自相关运算SS(i),得到SS(i)的峰值位置n1和n2,分别作为粗同步PSS和SSS的序列位置,其中n1>n2,并判断PSS和SSS序列;若1≤|n1-n2|≤3,则PSS位置为n1,SSS位置为n2;否则,PSS位置为n2,SSS位置为n1;

S5:精确计算PSS和SSS位置;其中,在精同步计算时,选取未降采样的本地数据进行互相关处理;粗同步PSS和SSS序列位置n1、n2,对应精同步PSS和SSS序列位置分别为16n1、

16n2,在精同步位置点前后截取64位数据,做滑动自相关运算,最终得到峰值位置为S6:将得到的接收信号PSS和SSS序列分别与本地信号做相关;

S7:根据峰值得到小区ID号。

2.根据权利要求1所述的一种LTE系统小区搜索方法,其特征在于:所述步骤S1具体为:对接收信号序列16倍降采样,在30.72M的采样率下,对IQ两路接收信号序列16倍降采样,为保证序列的完整性,获取长度为9600+128点的接收数据Xl(n);其中,9600为20M带宽对应的

30.72M的采样率进行16倍降采样的采样点个数,128为降采样后的OFDM符号包含的PSS采样点数;

求绝对值均小于1的接收信号序列,分段求出IQ两路数据接收信号功率的最大值Xmax,并对接收信号序列进行时域归一化,得到绝对值均小于1的接收信号序列X(n):X(n)=Xl(n)/Xmax;

其中,最大值Xmax需先分别求出IQ两路数据实部和虚部中的最大值,通过比较两者中的较大值得出。

3.根据权利要求1所述的一种LTE系统小区搜索方法,其特征在于:所述步骤S2-S3具体为:从接收信号序列起始位置开始,对归一化的接收序列X(n)取A点,与其对应的尾部复制序列做相关,再对接收序列X(n)取B点,并与其对应的尾部复制序列做相关,其中N=128表示OFDM的符号长度,n表示滑动窗位置,k表示cp滑动窗位置,A为常规CP长度,B为扩展CP长度;

若MA>MB,则为常规CP;若MA<MB,则为扩展CP。

4.根据权利要求1所述的一种LTE系统小区搜索方法,其特征在于:所述步骤S4具体为:根据得到的SA或SB的第一个峰值位置处 将序列在去除CP长度条件下,按照一个OFDM长度进行分段,则第i段序列为:将每段序列前后做自相关运算:

得到SS(i)的峰值位置n1和n2,其中n1>n2,并判断PSS和SSS序列;

若1≤|n1-n2|≤3,则PSS位置为n1,SSS位置为n2否则,PSS位置为n2,SSS位置为n1。

5.根据权利要求1所述的一种LTE系统小区搜索方法,其特征在于:所述步骤S6具体为:求本地PSS时域信号序列,通过ZC序列重构3组长度为128点的本地PSS时域序列Dpm(n),m=

0,1,2;

与接收信号PSS序列做相关运算:

求出Spm的最大值,即得到

求本地SSS时域信号序列,重构168组长度为128点的本地SSS时域序Dsm(n),m=0,

1,...,167;

与接收信号SSS序列做相关运算:

6.根据权利要求1所述的一种LTE系统小区搜索方法,其特征在于:所述步骤S7具体为:求本地PSS时域信号序列,通过ZC序列重构3组长度为128点的本地PSS时域序列Dpm(n),m=

0,1,2;

与接收信号PSS序列做相关运算:

求出Spm的最大值,即得到

求本地SSS时域信号序列,重构168组长度为128点的本地SSS时域序列Dsm(n),m=0,

1,...,167;

与接收信号SSS序列做相关运算:

求出Ssm的最大值对应小区ID号
