1.一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，包括以下步骤：

以聚乙二醇水溶液为外水相，葡聚糖+海藻酸钠水溶液为内水相；通过同轴毛细管装置在其锥尖处产生双水相海藻酸钠液滴；其中外水相为连续进样，内水相为周期性间歇进样；

将双水相海藻酸钠液滴通入氯化钙水溶液中，即生成所需要的单分散海藻酸钙微球。

2.根据权利要求1所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述聚乙二醇、葡聚糖和海藻酸钠水溶液的配制过程如下：分别配制质量分数为8％(w/w)的聚乙二醇水溶液和8％(w/w)的葡聚糖水溶液；通过旋转培养器充分混合后，静置6小时后分相；

其中上相为聚乙二醇溶液作为外水相，下相为葡聚糖溶液；下相中加入海藻酸钠，形成葡聚糖+海藻酸钠水溶液；葡聚糖+海藻酸钠水溶液中海藻酸钠质量分数为0.5％。

3.根据权利要求1所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述氯化钙溶液浓度为10％(w/w)。

4.根据权利要求1所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述单分散海藻酸钙微球直径为200～400μm。

5.根据权利要求1所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述外水相和内水相均通过空气泵进行进样；外水相进样压强为0.016MPa；内水相进样过程中开启空气泵0.2s，关闭1.5s作为一个进样周期，进样压强为0.017MPa～0.047MPa。

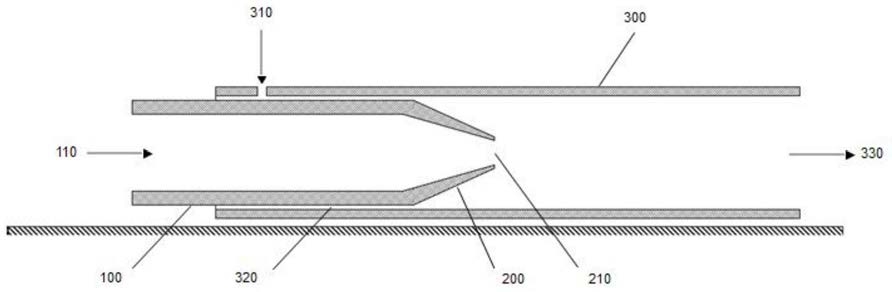

6.一种如权利要求1所述微流控双水相单分散海藻酸钙微球的制备方法的装置，其特征在于，包括内水相进料毛细管(100)和套设在其外部的外水相进料毛细管(300)；内水相进料毛细管(100)一端连接内水相进料口(110)一端连接锥形管(200)；外水相进料毛细管(300)一端连接外水相进料口(310)，另一端连接外水相出料口(330)；锥形管出口(210)设置在外水相进料毛细管(300)内靠近外水相出料口(330)一端；外水相进料毛细管(300)和内水相进料毛细管(100)之间形成外水相间隙(320)；外水相进料口(310)和内水相进料口(110)均连接空气泵；外水相出料口(330)连接氯化钙溶液。

7.根据权利要求6所述的一种微流控双水相单分散海藻酸钙微球制备方法的装置，其特征在于，所述内水相进料毛细管(100)外径为700～1000μm内径300～650μm；锥形管出口(210)内径为50～650μm；外水相进料毛细管(300)内径为1000～1200μm。

8.根据权利要求5所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述外水相进样压强为0.016MPa，内水相进样压强为0.017MPa，形成双水相海藻酸钠液滴，滴入氯化钙溶液中得到的单分散海藻酸钙微球直径为215μm。

9.根据权利要求5所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述外水相进样压强为0.016MPa，内水相进样压强为0.047MPa，形成双水相海藻酸钠液滴，滴入氯化钙溶液中得到的单分散海藻酸钙微球直径为381μm。

10.根据权利要求5所述的一种微流控双水相单分散海藻酸钙微球的制备方法，其特征在于，所述外水相进样压强为0.016MPa，内水相进样压强为0.027MPa，形成双水相海藻酸钠液滴，滴入氯化钙溶液中得到的单分散海藻酸钙微球直径为332μm。
