专利号: 2018102562266
申请人: 钟文宇
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

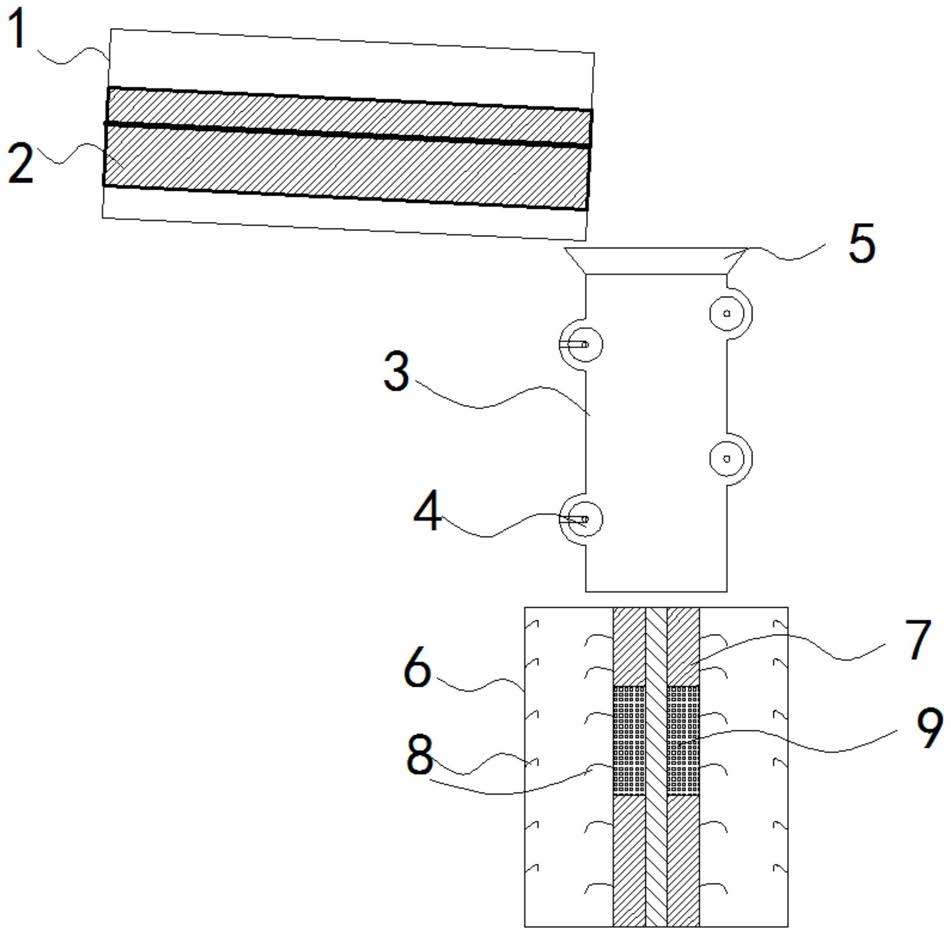

1.一种羊毛纤维生物技术处理设备,其中,包括:

清洗装置,其包括呈5-10°倾斜设置的第一滚筒、同心设置在所述第一滚筒内的偏心滚柱、设置在所述偏心滚柱内的活性炭喷射单元,所述第一滚筒的上端设置为进料口,下端设置为出料口,所述进料口和出料口均配合设置有盖体,所述偏心滚柱与第一滚筒内壁之间具有滚压空间,所述偏心滚柱和第一滚筒由动力机构分别驱动进行不同速转动,所述偏心滚柱对滚压空间内的羊毛进行滚压,所述第一滚筒上设置有进水口和出水口以分别通入和排出液体,所述活性炭喷射单元从所述偏心滚柱的表面向滚压空间喷射活性炭;

生物酶处理装置,其包括竖直设置的矩形结构箱体和设置在箱体内壁并对箱体内羊毛形成滚压的滚压单元,所述箱体的上端敞开形成喇叭型开口,所述喇叭型开口对接至所述出料口以将羊毛通入所述箱体内,所述箱体的下端开口并同样配合设置有盖体,所述箱体设置有浸液入口和浸液出口,所述滚压单元包括第一圆柱、弹性支撑件以及设置在所述第一圆柱表面的圆球,所述箱体内壁设置有凹陷,所述第一圆柱可转动的配合至所述凹陷内且第一圆柱的表面凸出所述箱体内壁,所述弹性支撑件在所述凹陷对所述第一圆柱支顶,所述圆球一半固定在所述第一圆柱内,一半凸出所述第一圆柱的表面,所述第一圆柱由电机带动转动;

洗脱装置,其包括竖直设置的第二滚筒、同心设置在所述第二滚筒内的第二圆柱、设置在所述第二滚筒内壁和第二圆柱表面的毛刷单元、以及设置在所述第二圆柱内的超声波发生器;所述第二滚筒的上端对接至所述箱体的下端,所述第二滚筒和第二圆柱由所述动力机构驱动进行相向转动,所述第二滚筒与第二圆柱之间具有容纳羊毛的空间,所述毛刷单元在所述第二滚筒和第二圆柱相向转动时对羊毛洗刷。

2.如权利要求1所述的羊毛纤维生物技术处理设备,其中,所述活性炭喷射单元包括:

储水罐、储碳罐和文丘里喷射器,所述储水罐内置水源,所述储碳罐内置碳粉,所述文丘里喷射器具有吸水口、喷水口和碳粉入口,所述储水罐通过水泵连通至所述吸水口,所述储碳罐连通至所述碳粉入口,所述文丘里喷射器将水和碳粉混合后从所述喷水口喷出。

3.如权利要求1所述的羊毛纤维生物技术处理设备,其中,所述进水口设置在第一滚筒的上端,所述出水口设置在所述第一滚筒的下端,且所述进水口和出水口位于所述第一滚筒的相对侧。

4.如权利要求1所述的羊毛纤维生物技术处理设备,其中,所述箱体的水平截面为正方形,所述滚压单元具有多个且分别沿四面内壁从上往下设置,且在同一水平面内有且只有一个滚压单元。

5.如权利要求1所述的羊毛纤维生物技术处理设备,其中,所述第一圆柱的两端凸出设置有中心轴,所述弹性支撑件设置有两个且分别支撑在所述第一圆柱两端的中心轴上。

6.如权利要求5所述的羊毛纤维生物技术处理设备,其中,所述第一圆柱的表面覆盖有橡胶层或是塑料层。

7.如权利要求1所述的羊毛纤维生物技术处理设备,其中,所述毛刷单元包括:

弧形板,其与所述第二滚筒的内壁以及第二圆柱的表面弧度相匹配,所述弧形板贴合或是嵌入至所述第二滚筒的内壁和第二圆柱的表面;

塑料片,其设置在所述弧形板的中心并倾斜指向所述容纳羊毛的空间,所述塑料片用于对羊毛的刮磨;

刷毛组,其沿所述塑料片的周围设置。

8.如权利要求7所述的羊毛纤维生物技术处理设备,其中,所述洗脱装置还包括高压喷洗模块,所述高压喷洗模块包括:高压泵,其连通至一水箱,所述水箱设置在所述第二圆柱内或是第二圆柱之外;

喷头,其为半球结构,所述喷头埋没在所述刷毛组之间且高度低于所述刷毛组,所述喷头的底面与所述弧形板固定,顶端至少设置一个喷孔,所述喷孔连通至所述高压泵;

橡胶管,其一端固定在所述弧形板上且贴近所述塑料片,另一端开口,所述橡胶管连通至所述高压泵。
