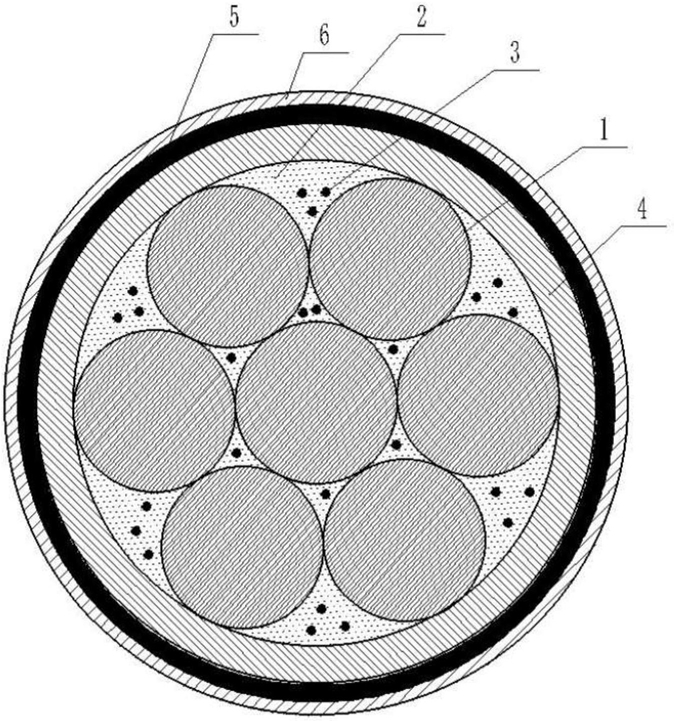

1.一种桥梁用钢丝拉索，包括多根钢丝，所述的多根钢丝以密排六方方式排布，钢丝之间有发泡橡胶，发泡橡胶内有陶瓷增强颗粒，多根钢丝外包裹有刚性外壳和HDPE护套，刚性外壳和层HDPE护套之间设有弹性层；

所述的钢丝组分为：C：0.32～0.58％，Si：4.1～5.3％，Ti：1.1～1.3％，Ni：1.0～

1.1％，Cr：0.1～0.8％，Mo：0.1～0.15％，Cu：0.04～0.06％，Mn：0.3～1.8％，P、S含量小于

0.012％，余量为铁，以上组分为重量百分比。

2.权利要求1所述的桥梁用钢丝拉索，在钢丝的间隙之间，以及钢丝和外壳之间的间隙填充发泡橡胶材料，发泡橡胶内有氧化铝颗粒，将橡胶混炼加入后在120-160℃下进行两次硫化发泡。使发泡橡胶材料体积膨胀充满钢丝之间以及钢丝和外壳之间的间隙。

3.权利要求2所述的桥梁用钢丝拉索，选择100质量份的橡胶，优选为乙烯基硅橡胶或苯基硅橡胶；20-30质量份的过氧化二异丙苯、8～20质量份的活性剂；5～8质量份的过氧化二叔丁基；2～7质量份的偶氮二甲酰胺；0～6质量份的甲基硅油，加入0.5-2质量份的氧化铝陶瓷粉。混炼后加入钢丝的间隙之间，以及钢丝和外壳之间的间隙，在120-160℃下进行两次硫化发泡。使发泡橡胶材料体积膨胀充满钢丝之间以及钢丝和外壳之间的间隙，并具有一定的支撑强度。
