专利号: 2018102580508
申请人: 铜陵市绿美星环保建材科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

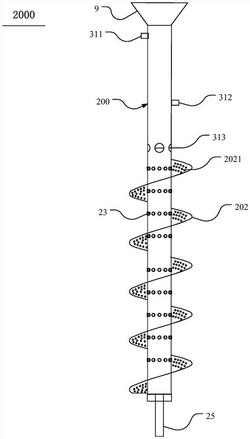

1.一种绿色环保型农林木质废料焚烧炉用绞龙总成,其特征在于,包括:供风筒,可转动竖直设于所述焚烧炉的炉膛中央,用于向所述炉膛内提供助燃气体;

螺旋叶片,绕设于所述供风筒的外周壁上,用于承载木质废料;

所述供风筒包括沿着轴向自上而下依次连接的进料段和供风段,所述进料段和供风段之间设有废料滑落板,所述进料段和供风段经废料滑落板隔开;

所述废料滑落板盖合并密封于供风段的上端,所述废料滑落板的上表面选为锥形面或者弧形面;

所述进料段的外周壁上的下部开设有木质废料出口,木质废料出口位于所述炉膛内,所述木质废料出口的底部与所述废料滑落板在高度方向上对应设置,从而使得来自所述进料段的木质物料自所述废料滑落板滑落至所述木质废料出口处并滑落至所述螺旋叶片上;

所述进料段的上部为双层外壁结构,双层外壁之间彼此套设形成环形腔,所述环形腔用于引入所述焚烧炉的水套内的循环热水,对进入所述进料段内的农林木质废料进行预热升温,以提高木质废料燃料入炉后的可燃性。

2.根据权利要求1所述的绿色环保型农林木质废料焚烧炉用绞龙总成,其特征在于,所述供风段包括内筒、外筒,以及多个风管,所述外筒套设于所述内筒的外部,所述内筒和外筒之间形成环形水室,用于盛装水来吸收来自所述炉膛的热量,多个所述风管分布于所述外筒上;

其中,各个风管依次穿过所述内筒、环形水室和外筒,并将两端分别固定于所述内筒和外筒上,从而连通所述内筒和炉膛。

3.根据权利要求2所述的绿色环保型农林木质废料焚烧炉用绞龙总成,其特征在于,所述风管与内筒彼此垂直设置。

4.根据权利要求2所述的绿色环保型农林木质废料焚烧炉用绞龙总成,其特征在于,沿着所述供风筒自上而下,各圈所述螺旋叶片对应的风管直径依次减小。
