1.一种具有抗水抗硫性能的钐掺杂铁基脱硝催化剂，其特在于：所述催化剂的分子式为：FeySmzOx；其中，x为1.0-1.5，y与z的摩尔比为(0.98-0.90):(0.02-0.1)。

2.如权利要求1所述的催化剂，其特在于：

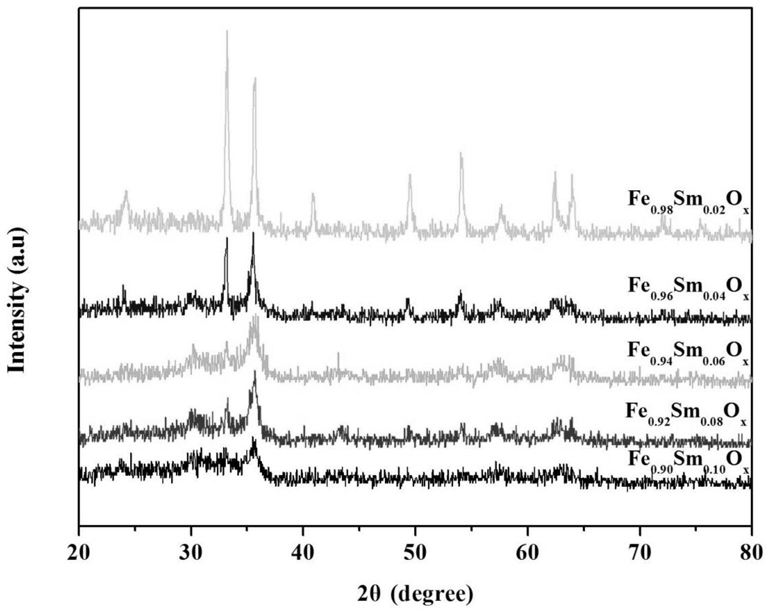

优选的，所述催化剂的分子式为：Fe0.98Sm0.02Ox；

优选的，所述催化剂的分子式为：Fe0.96Sm0.04Ox；

优选的，所述催化剂的分子式为：Fe0.94Sm0.06Ox；

优选的，所述催化剂的分子式为：Fe0.92Sm0.08Ox；

优选的，所述催化剂的分子式为：Fe0.90Sm0.10Ox。

3.如权利要求1或2所述的具有抗水抗硫性能的钐掺杂铁基脱硝催化剂的制备方法，其特在于：所述制备方法包括如下步骤：

1)将铁盐、钐盐溶于去离子水中，然后加入柠檬酸，搅拌，得到混合液。

2)将步骤1)得到的混合液油浴锅中缓慢搅拌，烘干，得到凝胶；通过油浴蒸干能够除去大部分水，然后通过干燥、煅烧，去除杂质离子，保证催化剂性能。

3)将步骤2)中的凝胶置于加热炉中进行煅烧，即得。

4.如权利要求3所述的制备方法，其特在于：步骤1)中，所述铁盐包括：铁的硝酸盐、硫酸盐以及FeCl3；所述钐盐包括：钐的硝酸盐、硫酸盐以及SmCl3。

5.如权利要求3所述的制备方法，其特在于：步骤1)中，所述柠檬酸的加入量以混合液中柠檬酸的浓度约为0.8-0.9mol/L为准。

6.如权利要求3所述的制备方法，其特在于：步骤1)中，所述混合液中铁与钐的摩尔比为(0.98-0.90):(0.02-0.1)。

7.如权利要求3所述的制备方法，其特在于：步骤2)中，所述油浴锅的条件为：在80-100℃下蒸干5-6h。

8.如权利要求3所述的制备方法，其特在于：步骤2)中，所述烘干的条件为：在105-115℃下烘干至少10-24h。

9.如权利要求3所述的制备方法，其特在于：步骤3)中，所述煅烧的条件为：在空气气氛中，以2℃/min的升温速率升温至400-550℃，并保温3-5h。

10.如权利要求1或2所述的具有抗水抗硫性能的钐掺杂铁基脱硝催化剂合伙如权利要求1-9任一项所述的制备方法在SCR脱硝工艺、SCR脱硝系统中的应用。
