1.一种镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，包括以下步骤：

步骤1：将氮源溶解到膨胀石墨的溶液中，其中，膨胀石墨溶解到溶剂后得到所述膨胀石墨的溶液；

步骤2：将可溶性镍盐和可溶性锑盐与所述膨胀石墨的溶液混合，获得混合溶液2，并对蒸发所述混合溶液2的溶剂，得到镍锑前驱体；

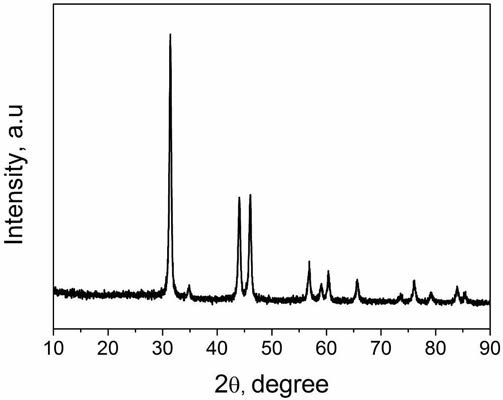

步骤3：高温碳化所述镍锑前驱体，得到镍锑合金/氮掺杂膨胀石墨片复合材料。

2.根据权利要求1所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，所述氮源选自尿素、三聚氰胺和硝酸铵中的一种或多种。

3.根据权利要求1所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，所述可溶性镍盐选自硝酸镍、硫酸镍、氯化镍、硫化镍、氧化镍和乙酸镍中的一种或多种。

4.根据权利要求1所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，所述可溶性锑盐选自乙酸锑、硝酸锑、硫化锑、三氯化锑、碳酸锑和五氯化锑的一种或多种。

5.根据权利要求1所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，所述步骤1中所述溶剂为乙醇。

6.根据权利要求5所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，所述步骤2的蒸发所述混合溶液2的溶剂具体为在60～80℃条件下蒸发1～6小时，使得混合溶液2的溶剂完全挥发。

7.根据权利要求1所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，步骤3中所述高温碳化的升温速率为1～10℃/min。

8.根据权利要求1所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法，其特征在于，步骤3中所述高温碳化的温度为500～600℃。

9.一种镍锑合金/氮掺杂膨胀石墨复合材料，其特征在于，为如权利要求1～8任意一项所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法制得的镍锑合金/氮掺杂膨胀石墨复合材料。

10.一种锂离子电池负极，包括负极活性材料，其特征在于，所述负极活性材料为权利要求9所述的镍锑合金/氮掺杂膨胀石墨复合材料或权利要求1～8任意一项所述的镍锑合金/氮掺杂膨胀石墨复合材料的制备方法制得的镍锑合金/氮掺杂膨胀石墨复合材料。
