专利号: 2018102607731
申请人: 宁波雯泽纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

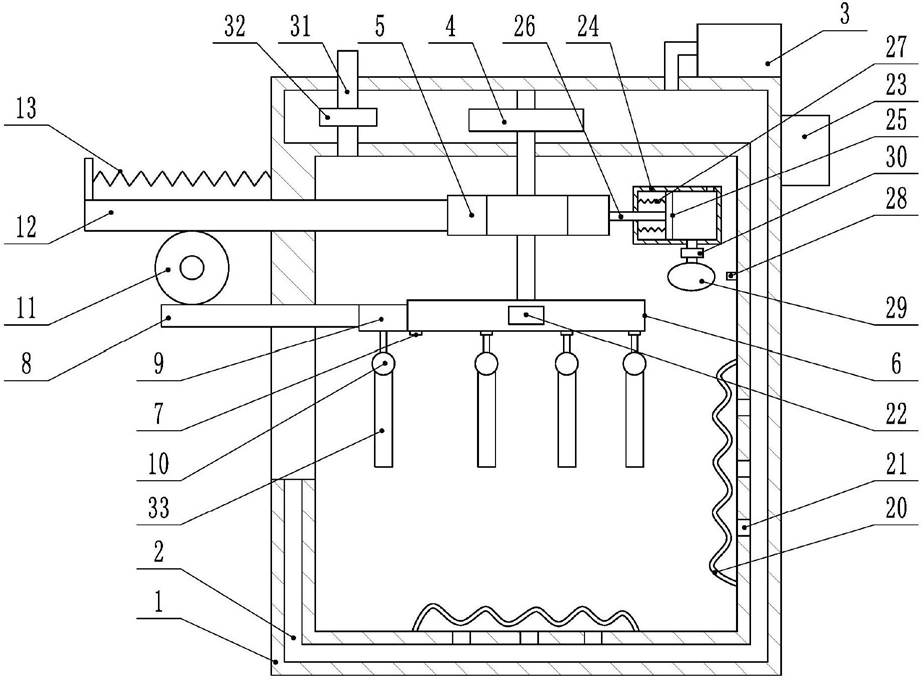

1.纺织品加工用烘干设备,包括烘箱,其特征在于:烘箱内壁中设有风腔,烘箱通过风腔连通有供风箱,风腔内转动连接有涡轮,涡轮同轴连接有凸轮和圆盘,凸轮位于圆盘与涡轮之间,圆盘上设有若干挂件槽,每个挂件槽上均固接有第一磁铁;烘箱上滑动连接有上料机构和下料机构,上料机构包括滑动连接在烘箱上的第一齿条,第一齿条上固接有与圆盘对接的上料盘,上料盘上滑动连接有挂件,挂件上设有与第一磁铁磁性相反的第二磁铁,第一齿条上啮合有第一齿轮,第一齿轮上啮合有与凸轮相抵的第二齿条,第二齿条与烘箱之间连接有第一弹簧;下料机构包括滑动连接在烘箱上的第三齿条,第三齿条上固接有与圆盘对接的下料盘,下料盘上设有与第二磁铁磁性相反的电磁铁,烘箱上安装有用于启闭电磁铁的第一触碰延时开关,第三齿条上固接有与第一触碰延时开关相抵的挡块,第三齿条上啮合有第二齿轮,烘箱上固接有用于驱动第二齿轮转动的驱动机构;烘箱内壁上固接有加热机构,风腔与烘箱内壁之间开有通孔。

2.如权利要求1所述的纺织品加工用烘干设备,其特征在于:所述烘箱内固接有活塞缸,活塞缸上开有气孔,活塞缸内滑动连接有活塞,活塞上固接有与凸轮相抵的活塞杆,活塞杆与活塞缸之间连接有第二弹簧,烘箱内安装有用于启闭驱动机构的触碰开关,活塞缸上连通有与触碰开关相抵的气囊,气囊与活塞缸之间安装有向气囊进气的单向进气阀,气囊上安装有压力阀。

3.如权利要求1所述的纺织品加工用烘干设备,其特征在于:所述加热机构为加热丝,通孔位于加热丝处的烘箱内壁处。

4.如权利要求3所述的纺织品加工用烘干设备,其特征在于:所述烘箱内安装有温度传感器,温度传感器电连接有用于启闭加热丝的控制器。

5.如权利要求4所述的纺织品加工用烘干设备,其特征在于:所述温度传感器安装在圆盘上。

6.如权利要求1-5中任一项所述的纺织品加工用烘干设备,其特征在于:所述烘箱顶部连通有排气管,排气管上安装有向外界排气的单向排气阀。
