专利号: 2018102619669
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

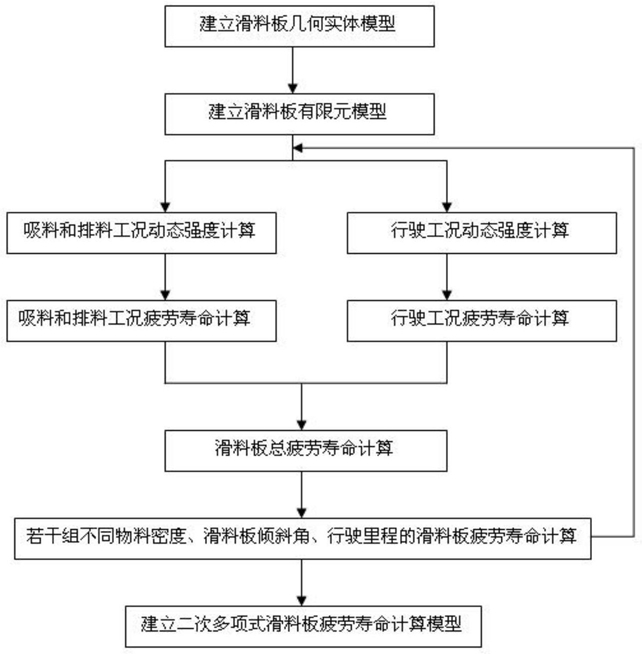

1.一种物料吸排车滑料板的疲劳寿命计算方法,其特征在于:(1)建立物料吸排车滑料板的有限元模型;

(2)计算吸料工况、排料工况滑料板的疲劳寿命;

在步骤(2)中,所述计算吸料工况、排料工况滑料板的疲劳寿命方法如下:对滑料板施加物料吸排车吸料工况和排料工况的载荷以及约束,计算得到最大应力发生节点的疲劳寿命;

(3)计算行驶工况滑料板的疲劳寿命;

在步骤(3)中,所述计算行驶工况滑料板的疲劳寿命方法如下:对滑料板施加吸排车行驶时物料的动态冲击力,计算得到行驶工况所对应的最大应力发生节点的疲劳寿命;

(4)结合步骤(2)和步骤(3)计算滑料板的总疲劳寿命;

(5)重复步骤(2)、步骤(3)、步骤(4),计算不同参数下的滑料板疲劳寿命;

(6)在步骤(5)的基础上,构建滑料板疲劳寿命计算模型以进行疲劳寿命的计算;

在步骤(4)中,所述计算滑料板的总疲劳寿命方法如下:其中,α为失效时的总损伤,Ni是物料吸排车吸料工况和排料工况最大应力发生节点的疲劳寿命,Nj是行驶工况所对应的最大应力发生节点的疲劳寿命;

在步骤(5)中,所述不同参数包括:物料密度、滑料板倾斜角、行驶里程;

在步骤(6)中,所述构建滑料板二次多项式疲劳寿命计算模型如下:3

其中,x1为物料密度,单位为kg/m ,x2为滑料板倾斜角,单位为°,x3为行驶里程,单位为km,a1~a9为拟合系数。

2.根据权利要求1所述的一种物料吸排车滑料板的疲劳寿命计算方法,其特征在于:在步骤(1)中,所述建立物料吸排车滑料板的有限元模型方法如下:首先建立滑料板几何模型,在此基础上构建有限元模型。

3.根据权利要求1所述的一种物料吸排车滑料板的疲劳寿命计算方法,其特征在于:在步骤(1)中,在建立物料吸排车滑料板的有限元模型时,对几何模型进行网格划分。

4.根据权利要求3所述的一种物料吸排车滑料板的疲劳寿命计算方法,其特征在于:几何模型网格划分包括对滑料板与罐体连接处进行细化网格划分。
