1.一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，包括以下步骤：步骤1：将MoB粉和Al粉按摩尔比为1：(40～100)的比例混合，得到混合粉体；

步骤2：将步骤1中得到的混合粉体进行高温固液合成反应，冷却后得到反应产物；

步骤3：将步骤2得到的反应产物酸洗去除未反应的铝，清洗和干燥后既得所需长针状和薄片状单晶MoAlB。

2.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，所述步骤2中高温固液合成反应在惰性气氛保护下进行，反应温度为1000℃～1700℃，反应时间为10～100小时。

3.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，所述步骤3中酸洗的过程如下：将反应产物置于足量质量浓度为10～36％的盐酸中，在磁力搅拌器下搅拌反应4～24小时。

4.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，所述步骤1中混合时间为8～24小时，混合粉体的粒度为100～10000目。

5.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，所述步骤3中酸洗后真空干燥5～20小时。

6.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，所述高温固液反应过程中升温速率为10～30℃/min，冷却过程中降温速率为10～30℃/min。

7.根据权利要求2所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，所述的惰性气氛为氩气和氮气中的一种，反应过程中惰性气体流量为50～500ml/min。

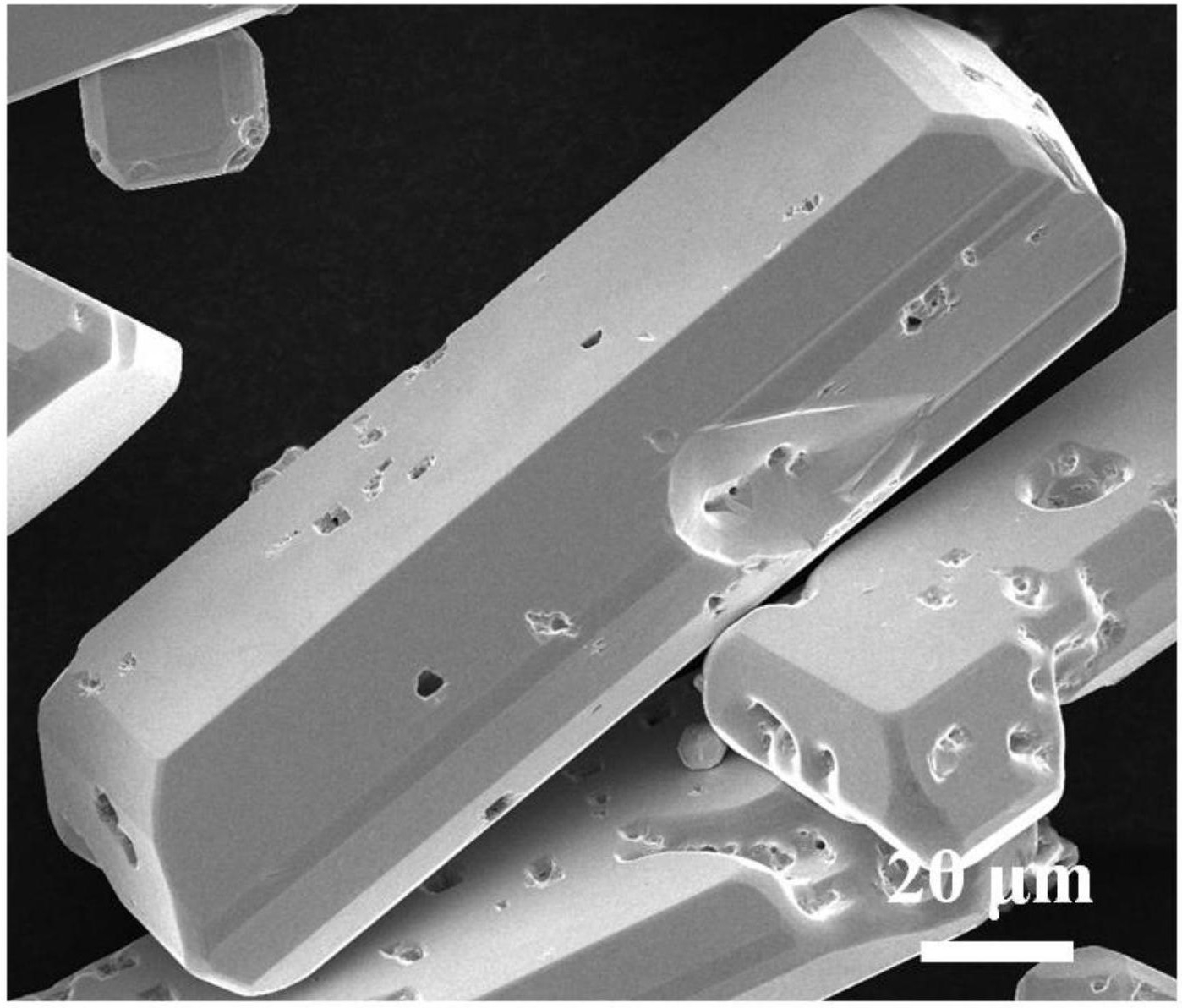

8.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，包括以下步骤：步骤1：将MoB粉和Al粉按摩尔比为1：50的比例混合，得到混合粉体；

步骤2：将步骤1中得到的混合粉体在惰性气氛保护炉中进行高温固液合成反应，升温速率为20℃/min将温度升到1100℃，保温10小时，降温速率为20℃/min条件下冷却后得到反应产物；

步骤3：将步骤2得到的反应产物酸洗去除未反应的铝，清洗和干燥后既得所需长针状单晶MoAlB。

9.根据权利要求1所述的一种长针状和薄片状单晶MoAlB的制备方法，其特征在于，包括以下步骤：步骤1：将MoB粉和Al粉按摩尔比为1：80的比例混合，得到混合粉体；

步骤2：将步骤1中得到的混合粉体进行在惰性气氛保护炉中进行高温固液合成反应，升温速率为30℃/min将温度升到1500℃，保温80小时，降温速率为30℃/min条件下冷却后得到反应产物；

步骤3：将步骤2得到的反应产物酸洗去除未反应的铝，清洗和干燥后既得所需薄片状单晶MoAlB。
