1.一种用于锂离子电池的ZnO/NiO/C复合负极材料的制备方法，其特征在于，包括以下步骤：（1）将硝酸锌、乙酰丙酮镍和对苯二甲酸溶于二甲基乙酰胺与乙醇的混合溶液中，强力磁力搅拌0.5-3h，将混合溶液放入高压反应釜中，在70～180℃下反应，并恒温10～36h；

（2）用二甲基乙酰胺与乙醇的混合溶液将步骤（1）中产物冲洗，然后离心分离，再在70～120℃下真空干燥6～24h，得到混合金属有机框架前驱体Zn/Ni-MOF-2；

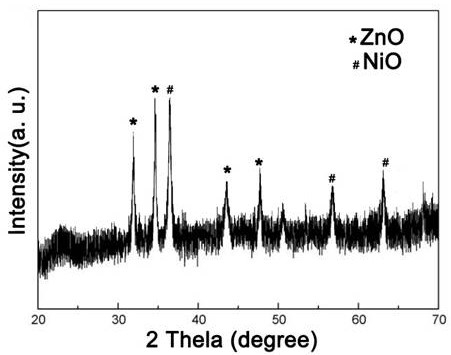

（3）将前驱体Zn/Ni-MOF-2在氮气气氛下，600～900℃煅烧，即可得到用于锂离子电池的ZnO/NiO/C复合负极材料。

2.如权利要求1所述的制备方法，其特征在于：步骤（1）中硝酸锌、乙酰丙酮镍的质量比为1: (1～2.5)，硝酸锌与对苯二甲酸的质量比为1:(0.4～2.4)。

3.如权利要求1所述的制备方法，其特征在于：步骤（1）和步骤（2）中二甲基乙酰胺和乙醇的体积比为(4～6):3。

4.如权利要求1所述的制备方法，其特征在于：步骤（3）中煅烧条件为：升温速率3～10℃/min，煅烧时间为1～5h。

5.如权利要求1所述的制备方法，其特征在于：步骤（2）中得到的混合金属有机框架前驱体Zn/Ni-MOF-2为多孔结构，比表面积为100～400m2/g。

6.如权利要求1所述的制备方法，其特征在于：所述ZnO/NiO/C复合负极材料中碳含量为2～15wt.%，比表面积为100～400m2/g。
